Procedimiento para el ajuste de los límites mecánicos de los motores:

Este procedimiento es el mismo tanto para motores de 1ª como de 2ª generación.

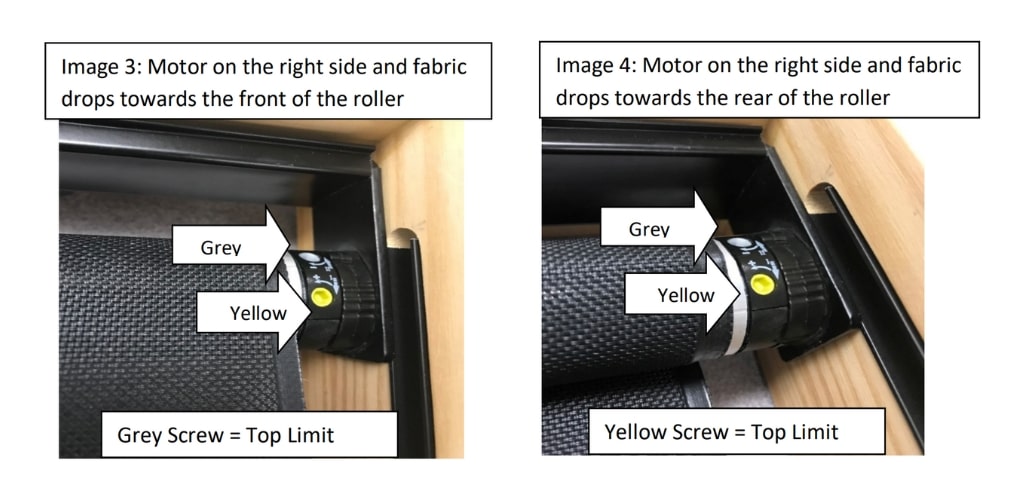

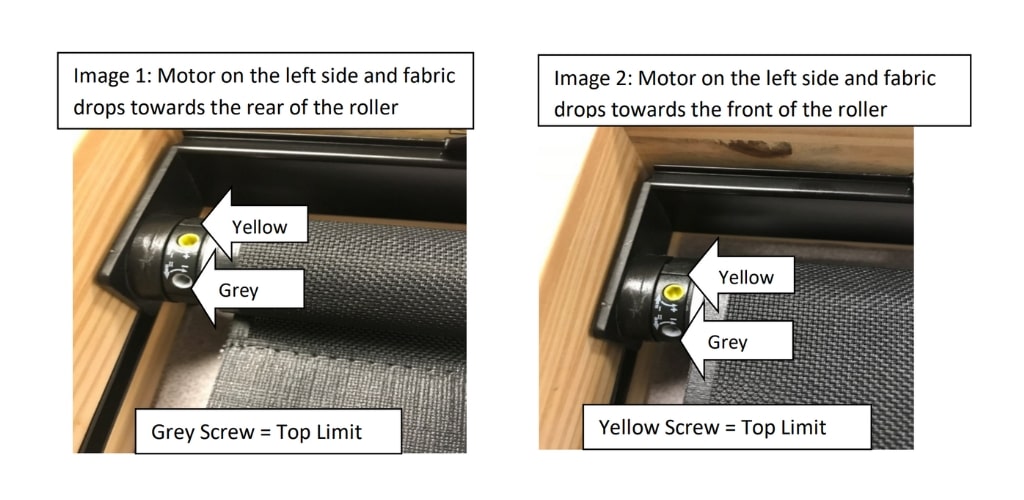

Primero determine cuál de las imágenes de abajo representa su situación para averiguar qué tornillo de ajuste es para la parte superior y cuál para el límite inferior.

Como regla general para ajustar los topes de límite de la persiana, gire cualquiera de los tornillos en sentido antihorario (CCW) para EXTENDER el rango y gire en sentido horario (CW) para ACORTAR el rango de la persiana, es decir,

Girar en sentido antihorario - Extiende el rango (sube el límite superior, baja el límite inferior).
Girar CW - Acortar el rango (mueve el límite superior más abajo, mueve el límite inferior más arriba).

Después de girar un tornillo unas vueltas, pruebe el resultado pulsando el interruptor arriba/abajo para comprobar la nueva posición
y si aún no es correcto, repita este procedimiento.

Nota 1: Si por cualquier motivo es necesario retirar un motor de la persiana y el mismo motor (o un motor de reemplazo) se vuelve a insertar posteriormente, debe prestar especial atención a cómo se inserta el motor en el tubo del tren de dirección para evitar posibles problemas. Por favor, consulte QRG #16.

Nota 2: Después de que usted cambie un motor y ahora note que la persiana solo se mueve en una dirección o en ninguna dirección, esto no significa necesariamente que el motor esté defectuoso, sino más bien que los límites están en su posición final completa. Para solucionar esto, gire ambos tornillos al menos 6 vueltas completas en sentido antihorario (CCW); el motor debería empezar a moverse una corta distancia en ambas direcciones y ahora puede ajustar tanto la posición del límite ARRIBA como ABAJO.

Nota 3: Es importante saber que los límites del motor solo pueden establecerse si el motor está completamente insertado en el tubo de la persiana. Si el motor ha sido retirado del tubo de la persiana, el anillo de seguimiento en la cabeza del motor que establece los límites no gira junto con el accionamiento del motor y, por tanto, no puede establecer ninguna posición límite. DEBE instalar el motor completamente en el tubo de la persiana y luego establecer los límites.

Instrucciones paso a paso para establecer los límites:

1. Si usted compró la persiana entera, los límites ya están ajustados de fábrica y NO necesita pasar por este proceso.
2. Si ha cambiado el motor, entonces tiene que seguir estos pasos después de instalar el motor dentro de la persiana e instalar la persiana.
3. Consultando las 4 imágenes anteriores, intente encontrar qué tornillo representa el límite superior y cuál el inferior. Tenga en cuenta que en la doble persiana de rodillo, si la tela se enrolla al revés, el tornillo que representa el límite superior es diferente en cada una de estas persianas.
4. Baje la persiana casi 10 pulgadas hasta el fondo.
5. Gire el tornillo final inferior del motor en CW durante varias vueltas y luego pulse momentáneamente el botón hacia abajo. Si ve que la persiana sigue bajando, gire el tornillo del botón varias vueltas más en CW y vuelva a comprobarlo. Tiene que hacer esto una y otra vez hasta que, cuando pulsa el interruptor hacia abajo momentáneamente, ve que la persiana deja de reaccionar y ya no baja. A veces tiene que girar mucho el tornillo (más de 150 vueltas) para llegar a este punto.
6. En este punto, mientras mantiene presionado el interruptor de la pared, gira el tornillo inferior del motor en sentido antihorario. Ahora ve que la persiana se mueve hacia abajo mientras gira el tornillo en sentido contrario a las agujas del reloj según corresponda. Así ajusta el límite inferior.
7. Ahora lleve la persiana casi 10 pulgadas hasta arriba.
8. Gire el tornillo de límite superior del motor en sentido horario durante varias vueltas y luego pulse momentáneamente el botón hacia arriba. Si ve que la persiana sigue subiendo, gire el tornillo superior varias vueltas más en CW y vuelva a comprobarlo. Tiene que repetir esto una y otra vez hasta que, cuando pulse el interruptor hacia arriba momentáneamente, vea que la persiana no reacciona y deja de subir. A veces tiene que girar mucho el tornillo (más de 150 vueltas) para llegar a este punto y otras veces llega después de un par de vueltas.
9. En este punto, mientras mantiene el interruptor de pared pulsado hacia arriba, gira el tornillo del límite superior del motor en sentido antihorario. Ahora ve que la persiana se sube mientras gira el tornillo en sentido contrario a las agujas del reloj según corresponda. Así ajusta el límite máximo.
