Guía de referencia rápida (QRG) #5-2
CableadoCableado correcto de un motor tubular de 2.ª generación
Última actualización12/09/2023

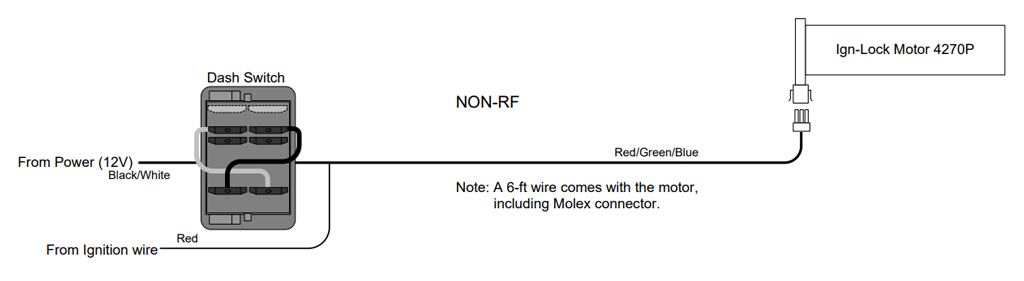

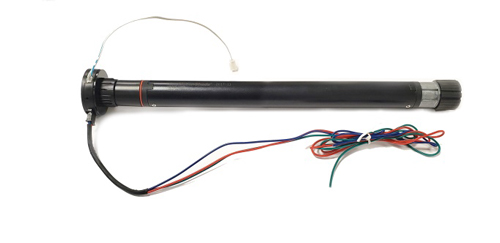

Cableado del motor de bloqueo de encendido 4270P (3 cables, 2ª generación):
Para programar los límites, necesitará un programador separado con 2 cables (A) que se conectan a la cabeza del motor; una vez terminado, los cables del programa pueden desconectarse. Para las instrucciones de programación, consulte QRG #7-2 "Límites de programación del motor de bloqueo de encendido de 2ª generación 4270P".

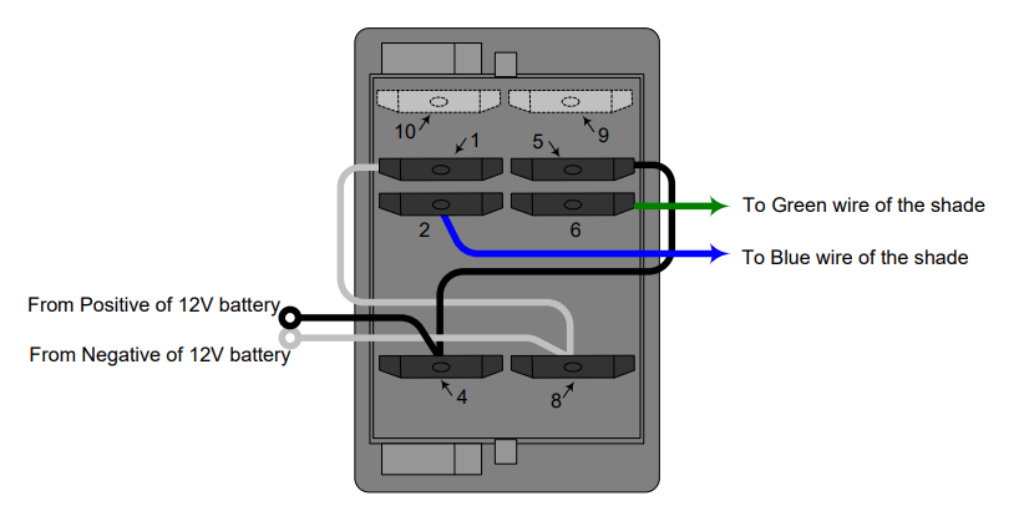

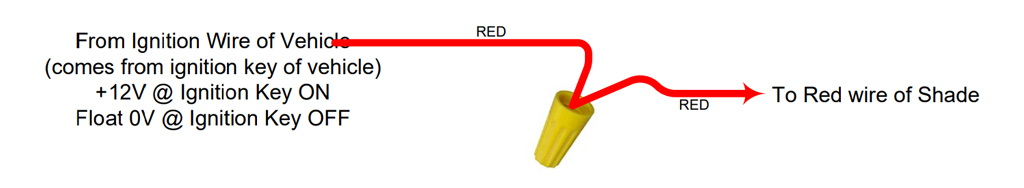

Diagrama de cableado para una sola persiana:

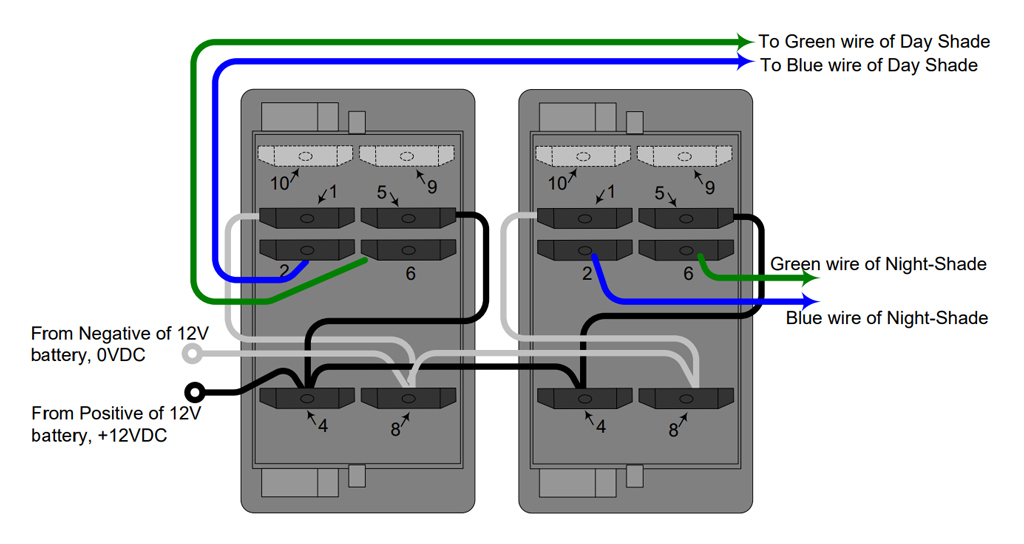

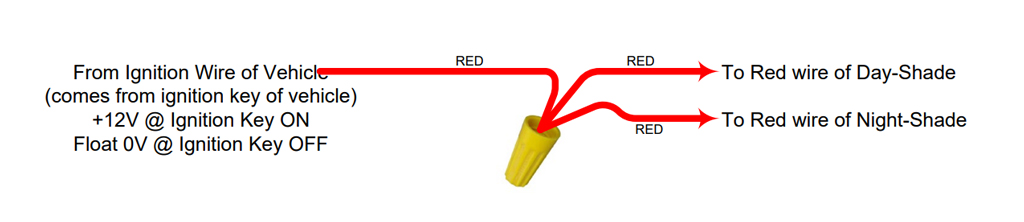

Diagrama de cableado para (2) persianas dobles:
