Emparejamiento de transmisores remotos de 1ª generación con motor 4280P de 2ª generación usando el módulo receptor de RF externo 217P

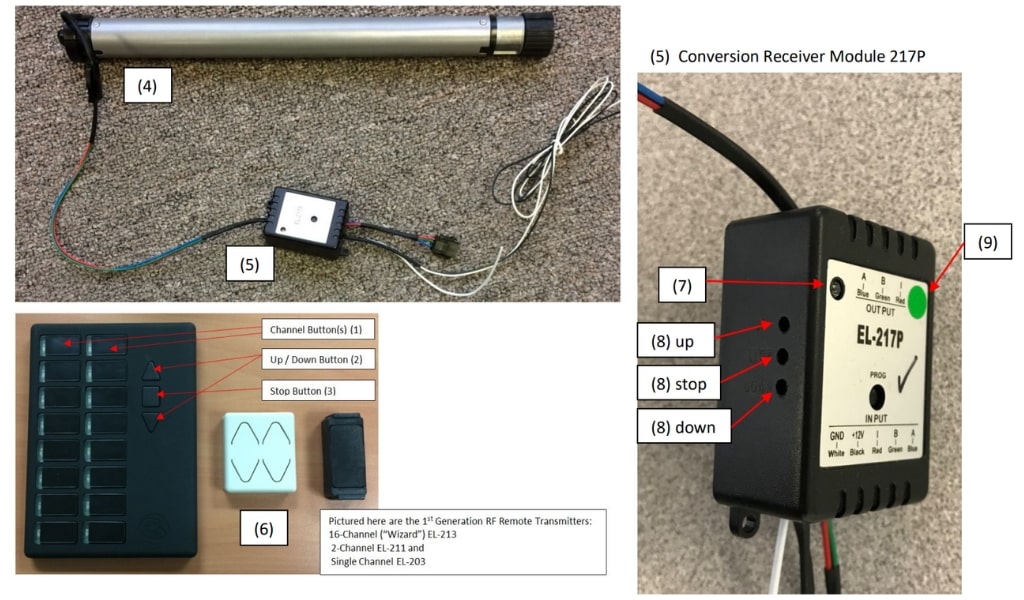

Este manual lo guiará en el proceso de sustitución de un motor de 1.ª generación que tiene receptor RF incorporado por un motor estándar de 2.ª generación 4280P (4); el motor de reemplazo vendrá con un módulo receptor de conversión externo especial 217P (5) que puede reconocer y recibir el idioma del transmisor de sus transmisores remotos existentes (1.ª generación) (6). Tenga en cuenta que el Módulo EL-217P solo es necesario al combinar motores de 2ª generación con transmisores RF remotos de generación anterior, como se muestra a continuación (6).


A interruptor con cable opcional (*)
(*) Úselo solo si quiere un interruptor con cable como

Emparejando módulo 217P con transmisores remotos RF de generación antigua:

1. Antes de conectar el módulo RF al motor, conecte el motor directamente a una fuente de alimentación de 12V, como una batería, y siga el QRG #2 para ajustar el límite. Puede cambiar la polaridad de los cables para mover la persiana en dirección opuesta.
2. Después de ajustar los límites del motor, ahora conecte el enchufe de salida del módulo receptor externo 217P al motor 4280P.
3. Asegúrese de que el módulo esté conectado a una fuente de alimentación de 12VDC (cable blanco a tierra, cable negro a 12V). Ahora debería estar encendida una luz verde en el módulo (7). Localice los 3 agujeros en el lateral del módulo 217P para programar (8).
4. En el transmisor RF remoto (de 16 canales), seleccione el canal adecuado (1), luego en el lado izquierdo del módulo 217P pulse el botón "arriba" (8) hasta que la luz se ponga roja y luego suéltelo; mientras esta luz roja está encendida, pulse brevemente el botón triangular de "subir" en el canal que seleccionó en su transmisor remoto (2) y suéltelo; la luz roja del módulo 217P se pone verde.
5. En el módulo 217P, pulse el botón de "parar" (8) hasta que la luz se ponga roja y lo suelte; después de esto, pulse el botón cuadrado de "parar" en el transmisor remoto (3) y lo suelte; la luz roja del módulo 217P pasará ahora a verde.
6. En el módulo 217P, pulse el botón (8) de "abajo" hasta que se encienda la luz roja del módulo 217P y luego suéltelo. Ahora pulse el botón triangular de "abajo" en el transmisor remoto (2) y suéltelo inmediatamente; la luz roja del módulo 217P se pondrá en verde.
7. Su proceso de emparejamiento ya ha terminado y podrá controlar su persiana mediante su transmisor RF de generación antigua. (Importante: nunca pulse el botón de un solo agujero en la parte superior del módulo EL-217P marcado PROG)

Si, después de haber completado el emparejamiento anterior, cambia de opinión sobre el canal que seleccionó, puede borrar la memoria del módulo 217P para empezar de nuevo siguiendo las instrucciones siguientes. Tenga en cuenta que el software del Módulo 217P fue actualizado recientemente; reconocerá el módulo actualizado por su pequeña pegatina verde en la parte frontal (9), en cuyo caso tendrá que seguir las instrucciones que se muestran bajo la b). Si su módulo aún tiene el software original, seguirá las instrucciones que se muestran a continuación.

• Limpieza de la memoria de los módulos con software antiguo:
  • Para borrar la memoria del módulo, necesitará repetir el proceso de emparejamiento exactamente como se muestra arriba (puntos 1-6), pero esta vez usando otro mando como el transmisor de un solo canal (EL-203), mostrado arriba (6).
  • Ahora ha limpiado la memoria del módulo y puede reiniciar el proceso de emparejamiento anterior (puntos 1-6) con el nuevo canal que seleccionó en el mando original.
• Vaciado de la memoria de los módulos con software actualizado:
  • Para limpiar la memoria del módulo, lo único que debe hacer es pulsar simultáneamente los botones de programación "UP" y "DOWN" (4) del módulo y soltarlos cuando se encienda la luz roja. La memoria ahora se ha borrado y puede reiniciar el proceso de emparejamiento como se ha indicado arriba (puntos 1-6).

Nota 1:
Si la persiana se mueve hacia arriba al pulsar "ABAJO", tendrá que reprogramar de nuevo, pero esta vez, al seleccionar los botones de programación del módulo según el punto 4 arriba, pulse "ARRIBA" mientras en el transmisor remoto pulse "ABAJO". Luego, siguiendo el punto 5 anterior, pulse "STOP" y "STOP" tanto en el módulo como en el transmisor remoto; y finalmente, siguiendo el punto 6 anterior, pulse "ABAJO" en el módulo y "UP" en el transmisor remoto.

Nota 2:

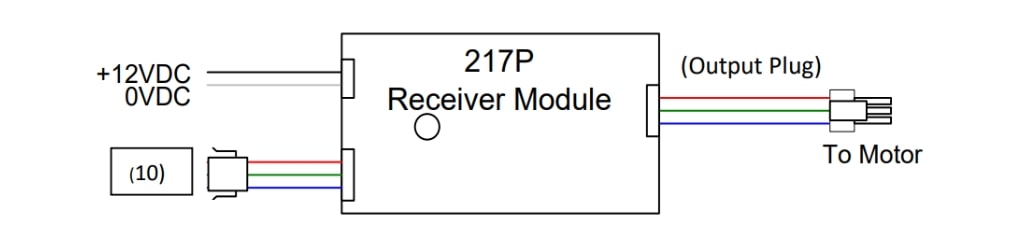

La ilustración de cableado anterior muestra los 3 cables con el enchufe de entrada que proviene del Dash-Switch, conectándose al módulo 217P (10). Para las instrucciones completas de cableado del Dash-Switch al módulo 217P, consulte QRG 5-2.
