Emparejamiento de transmisores remotos RF de 1.ª generación con motor con bloqueo de encendido de 2.ª generación 4270P

IMPORTANTE: Los motores de bloqueo de encendido se instalan para mejorar la seguridad al conducir y generalmente solo se controlan mediante un interruptor de salpicadero. No se recomienda accionar las persianas de la cabina mediante transmisor remoto RF y solo debe usarse en casos excepcionales para conductores con discapacidad que de otro modo no podrían alcanzar el Dash-Switch cuando el vehículo está aparcado y en "modo de vida". ¡Los transmisores remotos RF nunca deben usarse en la cabina mientras el vehículo está en movimiento!

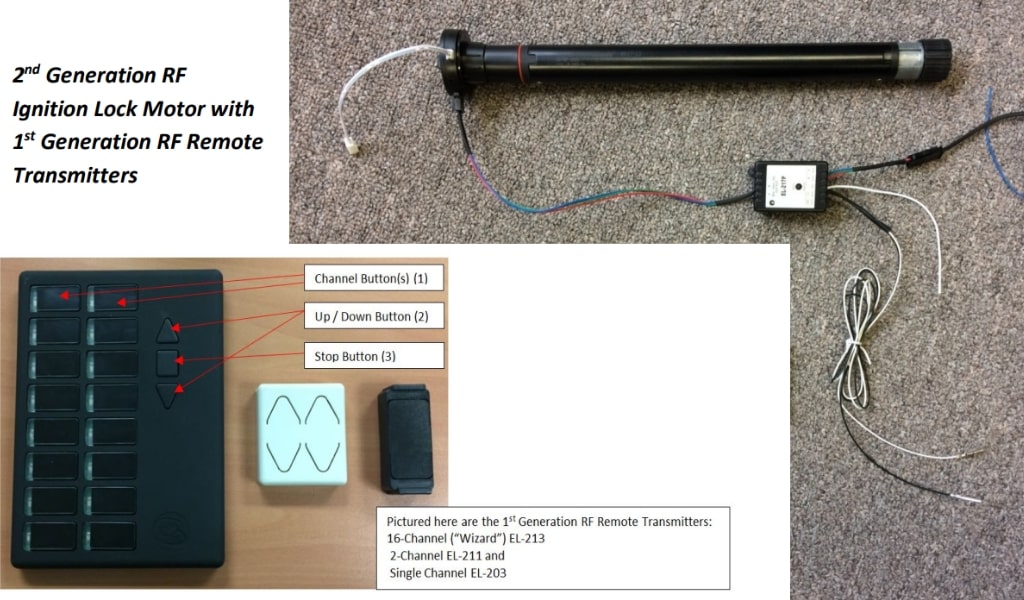

Este manual le guiará durante el proceso de reemplazo de un motor de bloqueo de encendido de 1ª generación que se controla a través de uno de los transmisores remotos de 1ª generación. El motor de reemplazo será un motor de bloqueo de encendido de 2ª generación, que necesitará un pequeño módulo de conversión de receptor RF (217P) separado para captar y comprender la señal enviada por el transmisor remoto existente.

(Emparejamiento de transmisores RF remotos de 1ª generación con motor 4270P de 2ª generación)

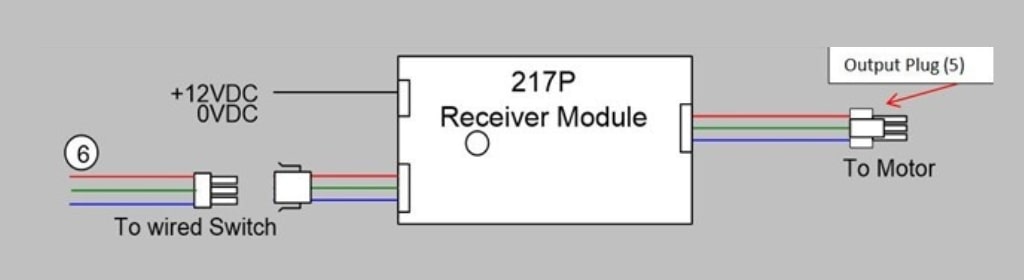

Cableado del módulo receptor RF 217P

Este módulo de conversión externo solo debe usarse con transmisores remotos RF de generación antigua AMS.

Emparejamiento del módulo de conversión RF 217P con transmisores remotos RF de 1ª generación

1. Asegúrese de que el módulo esté conectado a una fuente de alimentación de 12VDC (cable blanco a tierra, cable negro a 12V). Ahora debe encenderse una luz verde en el módulo para indicar que está listo para ser programado.

2. Ahora conecte el enchufe de salida del módulo receptor externo 217P (5) al motor 4270P.

3. Siga las instrucciones del QRG #7-2 para establecer los límites del motor 4270P.

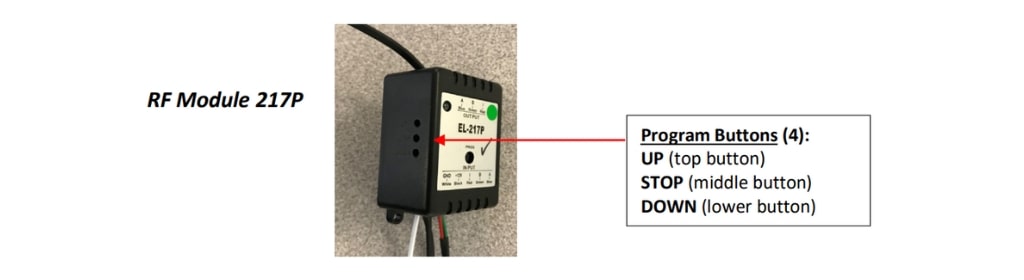

4. Ahora localice los 3 agujeros en el lateral del módulo 217P para programar (4).
5. En el transmisor RF remoto, seleccione y pulse el canal correspondiente (1); luego, desde los 3 botones de programación del lado izquierdo del módulo (4), seleccione y pulse el botón "UP" hasta que la luz se ponga roja, y luego suéltelo; mientras esta luz roja esté encendida, pulse brevemente el botón "UP" en el transmisor remoto (2) y suéltelo; la luz roja del módulo 217P ahora se pone verde.
6. Vuelva a los botones de programación del módulo (4) y pulse el botón "STOP" hasta que la luz se ponga roja y suéltelo; ahora pulse el botón cuadrado "STOP" en el transmisor remoto (3) y suéltelo; la luz roja del módulo se pondrá verde.
7. Ahora, desde los botones de programación del Módulo 217P (4), seleccione y pulse el botón "ABAJO" hasta que se encienda la luz roja del Módulo 217P, y luego suéltelo. Ahora pulse el botón "ABAJO" en el transmisor remoto (2) y suéltelo inmediatamente; la luz roja del módulo se pondrá verde.
8. El proceso de emparejamiento ha terminado y ahora debería poder controlar la persiana mediante el transmisor remoto RF de 1.ª generación. IMPORTANTE: Nunca pulse el botón dentro del agujero único en la parte superior del módulo 217P marcado como "PROG".

Si, después de haber completado el emparejamiento anterior, cambia de opinión sobre el canal que seleccionó, usted
puede borrar la memoria del módulo 217P para empezar de nuevo siguiendo las siguientes instrucciones (a).

Tenga en cuenta que el software del Módulo 217P fue actualizado recientemente; usted reconocerá el módulo actualizado por
Tiene una pequeña pegatina verde en la parte delantera, en cuyo caso usted tendrá que seguir las instrucciones (b).

• Limpieza de la memoria de los módulos con software antiguo:
  • Para borrar la memoria del módulo, deberá repetir el proceso de emparejamiento exactamente como se muestra arriba (puntos 1-6), pero esta vez usando otro mando como el transmisor remoto de un solo canal (EL-203).
  • Ahora ha limpiado la memoria del módulo y puede reiniciar el proceso de emparejamiento anterior (puntos 1-6) con el nuevo canal que seleccionó en el mando original.
• Vaciado de la memoria de los módulos con software actualizado:
  • Para limpiar la memoria del módulo, lo único que necesita hacer es pulsar simultáneamente los botones de programación "UP" y "DOWN" (4) del módulo y soltarlos cuando se encienda la luz roja. La memoria ahora se ha borrado y puede reiniciar el proceso de emparejamiento como se ha indicado arriba (puntos 1-6).

Nota 1:
Si la persiana se mueve hacia arriba al pulsar "ABAJO", tendrá que reprogramar de nuevo, pero esta vez, cuando seleccione los botones de programación del módulo según el punto 4 arriba, pulse "UP" mientras en el transmisor remoto pulsa "ABAJO". Luego, siguiendo el punto 5 anterior, pulse "STOP" y "STOP" tanto en el Módulo como en el Transmisor Remoto; y finalmente, siguiendo el punto 6 anterior, pulse "ABAJO" en el Módulo y "UP" en el Transmisor Remoto.

Nota 2:

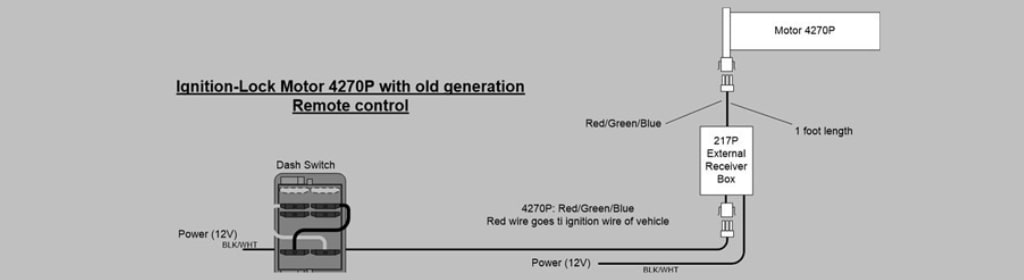

La ilustración (6) muestra los 3 cables con el enchufe de entrada proveniente del Dash-Switch, conectándose al módulo 217P. Para las instrucciones completas de cableado del Dash-Switch al módulo 217P, consulte QRG #5-2.
