Emparejamiento de transmisores RF de 2ª generación con un motor de doble eje 4240N, utilizando el módulo receptor RF externo 216P:

Importante: en la parte trasera de cada transmisor encontrará un pequeño orificio con un microinterruptor de botón detrás, usado para emparejarlo con el módulo 216P (ver instrucciones de emparejamiento más abajo).

Todos los transmisores mencionados funcionarán con el motor 4240N en conjunto con el módulo 216P.

Tenga en cuenta que los transmisores RF de 1ª y 2ª generación no son intercambiables; el módulo externo 216P solo funciona con transmisores RF de 2ª generación.

Característica especial: El módulo 216P le da la opción de controlar un motor tanto remotamente con un transmisor RF como mediante un interruptor de pared.

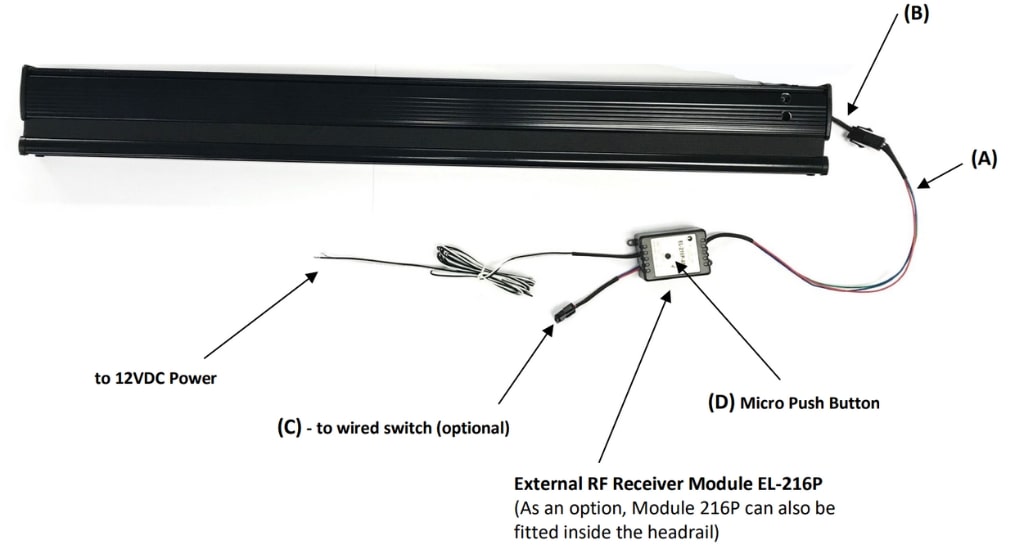

1. Conecte el cable de salida del módulo (A) al cable de alimentación corto de la persiana (B); si se desea el control del interruptor cableado, conecte el cable que viene del interruptor de pared que controla la persiana al cable del módulo (C). Este cable puede quedar sin usar si no se necesita un control cableado del interruptor de pared.
2. Asegúrese de que el módulo esté conectado a una fuente de alimentación de 12V DC (cable blanco a tierra, cable negro a 12V). Debe estar encendida una luz verde en el módulo. Si no ve una luz verde fija, el módulo o bien no está correctamente alimentado o puede estar defectuoso.
3. En el transmisor RF, seleccione el canal que desea programar pulsando el botón de ese canal.
4. En el módulo receptor, presione el pequeño botón micro (D) con la punta de un bolígrafo y manténgalo presionado hasta que el color de la luz cambie de verde a rojo; ahora suéltelo y, sin demora, presione y mantenga el botón micro dentro del pequeño orificio en la parte trasera del transmisor (usando, por ejemplo, un clip) durante unos segundos (en el transmisor EL-213P aparece "SET" en la pantalla), luego suéltelo y presione inmediatamente el botón de parada en la parte frontal del transmisor.

Nota 1
Para borrar o desemparejar un solo canal en el mando, primero seleccione ese canal en el transmisor remoto, luego mantenga pulsado el orificio del botón de emparejamiento en la parte trasera del mando durante unos segundos (en el transmisor EL-213P aparece "SET" en la pantalla), y después pulse el botón "abajo" en la parte delantera del mando. Ahora solo ese único canal queda despejado del mando. (Este procedimiento solo limpia ese canal del control remoto).

Nota 2
Para invertir la dirección, pulse y mantenga pulsado el agujero del botón del par en la parte trasera del transmisor durante dos segundos (en el transmisor EL-213P aparece "SET" en la pantalla), luego suéltelo y pulse el botón "arriba" en el mando.

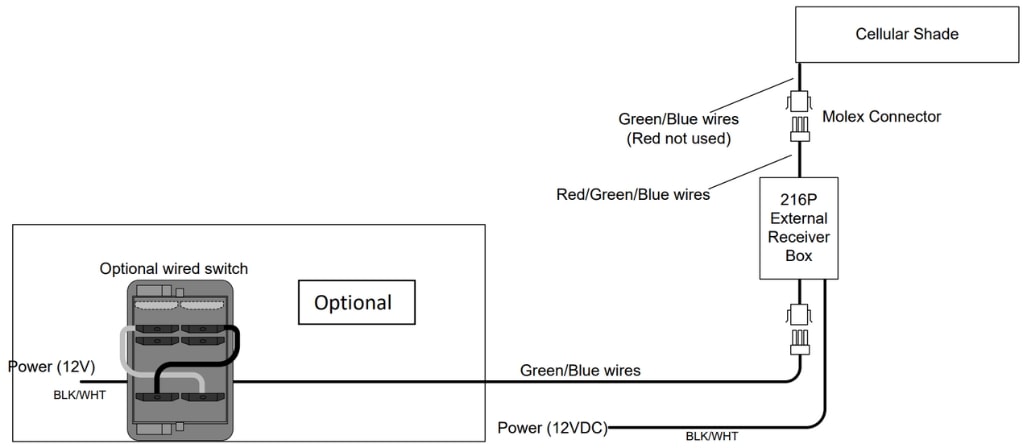

Diagrama de cableado
