Sustitución de la persiana - persiana motorizada DRS para la casa (con motor estándar 4280 y 4280P):

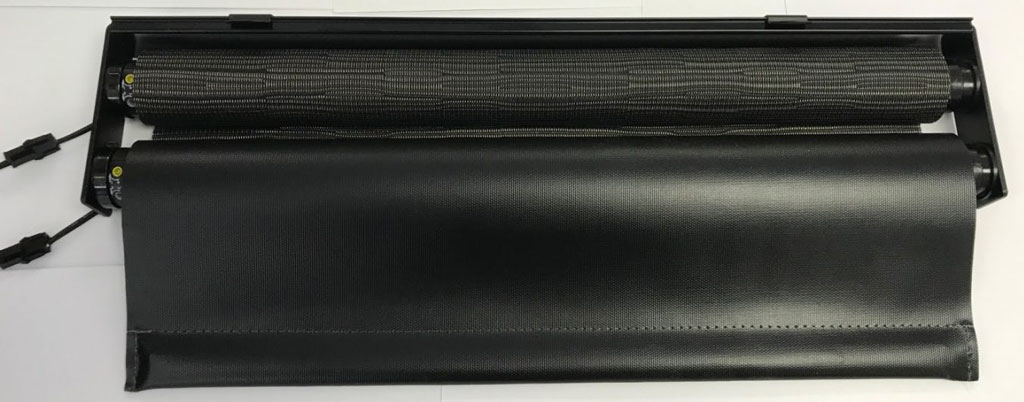

Este manual le guiará durante el proceso de reemplazo de una persiana motorizada DRS (doble rodillo) en su vivienda. Aquí explicamos cómo quitar y reemplazar todo el conjunto de persiana. Si necesita instrucciones sobre cómo reemplazar el motor solo dentro de la persiana, consulte QRG #16.

Para recibir instrucciones sobre cómo acceder al conjunto de persiana detrás del valence, contacte con el fabricante de su autobus de turismo. Tiene la opción de quitar todo el conjunto de persiana como se explica en esta guía, o de quitar solo un rodillo de la persiana mientras el conjunto de la barandilla permanece en su sitio, como se explica en QRG #16.

Aquí explicamos cómo quitar todo el conjunto de la persiana.

1. Desconecte los cables de las persianas del cableado del vehículo

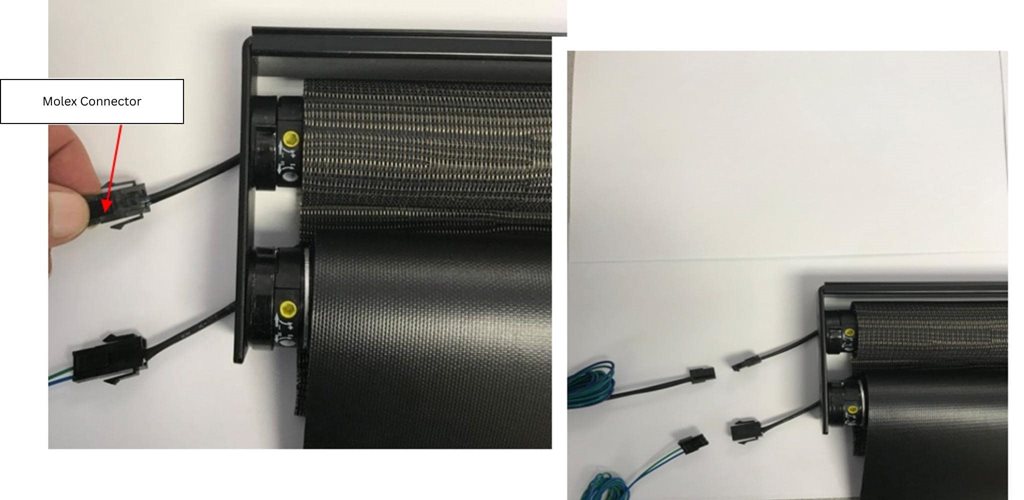

   • Antes de quitar la persiana, necesita desconectar el cable de alimentación de la persiana del autobus de turismo. NO corte los cables. En motores de 2.ª generación (4280P), hay un pequeño conector Molex negro, que se puede usar para desconectar. Solo necesita presionar la lengüeta del conector Molex y tirar para separarla. Vea las siguientes imágenes:

2. • En los motores de 1ª generación (4280), no existen tales conectores Molex. Aun así, no debe cortar los cables de alimentación, ¡sino desconectarlos! El cable de alimentación de la persiana suele estar enrollado con una brida y metido en un agujero en la esquina superior izquierda de la persiana. Saque este haz de cables, quite la traviesa alrededor del haz y desconecte el cable del cableado del autobus de turismo.
   • Importante: ¡Si corta los cables del motor, anula la garantía del motor de la persiana!
3. Retirando el conjunto de persiana
   • Ahora que ha desconectado los cables de la persiana del cableado del autobus de turismo, puede quitar todo el conjunto de la persiana del techo. Tenga en cuenta que su persiana podría haberse montado 3 maneras diferentes, dependiendo de la situación de su vehículo, como se muestra a continuación.

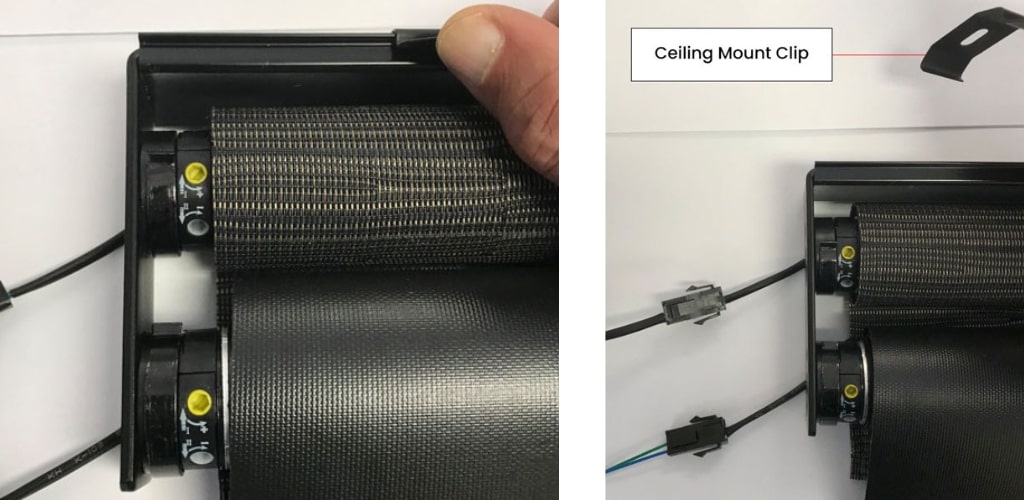

   • Clips de montaje Click-Ease
     • La persiana se instala en el techo mediante un resorte que sujeta el riel de montaje, como puede ver en las siguientes fotos. Mientras sujeta el conjunto de la persiana, empuje las lengüetas de la parte delantera de los clips del muelle hacia arriba, lo que liberará el riel de montaje. Suelte los clips uno a uno para liberar el riel de montaje con el conjunto de persiana.

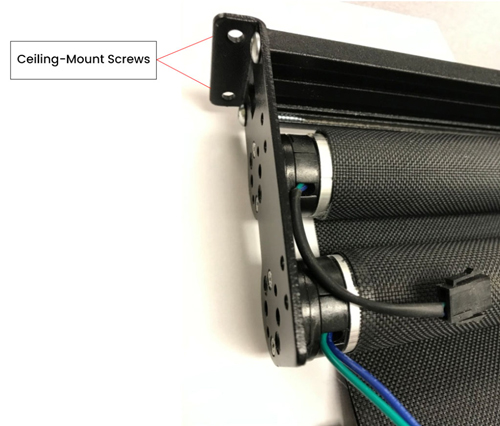

4. • Montura lateral de soporte angular
     • Como se muestra en la siguiente imagen, el conjunto de la persiana también puede instalarse al techo mediante tornillos a través de soportes angulares a cada lado de la persiana. Mientras sujeta firmemente el conjunto de la persiana, quite los dos tornillos a cada lado de la persiana.

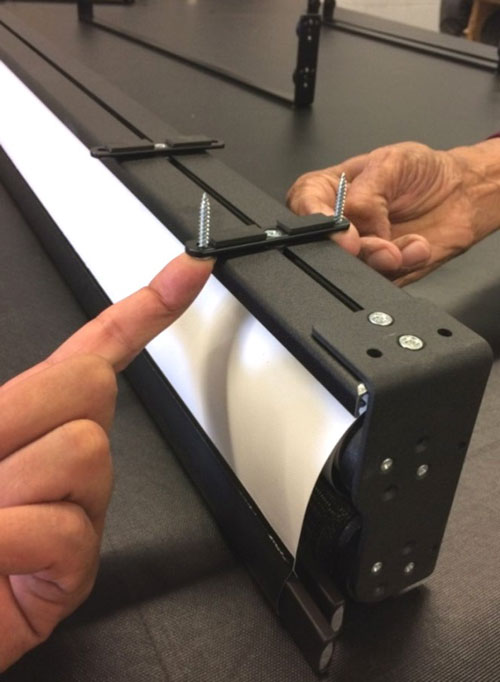

5. • Montaje del soporte del techo (superior)
     • Este tipo de montaje en techo con un riel de montaje resistente es el mismo que se usa para persianas para parabrisas grandes y pesadas. Por favor, consulte QRG #15-1 (persianas con motor 4280 de 1ª generación) o QRG #15-2 (persianas con motor 4280P de 2ª generación).

6. Reinstalación del conjunto de persiana
   • Para volver a instalar el conjunto de persiana, siga las instrucciones anteriores en orden inverso, asegurándose de que todos los tornillos estén bien apretados y que los clips de montaje (2.1) se hayan encajado completamente en el riel de montaje.
7. Ajuste de las posiciones límite
   • Tras reinstalar el conjunto de la persiana, haga pasar cuidadosamente la persiana arriba y abajo para comprobar la posición límite; si necesitan ajustes, consulte el QRG #2 para establecer los límites.

Nota:
Si solo desea cambiar un motor y mantener la persiana existente, por favor consulte QRG #16 (para motores 4280 y 4280P)
