Sustitución de persiana - Persiana para parabrisas motorizada (con motores de 1ª generación 4280 y 4270)

Este manual le guiará en el proceso de sustitución de una persiana para parabrisas motorizada DRS (doble rodillo). Aquí explicamos cómo quitar y reemplazar todo el conjunto de la persiana. Si necesita instrucciones sobre cómo reemplazar el motor solo dentro de la persiana, consulte QRG #17.

Para recibir instrucciones sobre cómo acceder al conjunto de persiana detrás del valence, contacte con el fabricante de su autobus de turismo.

Aquí explicamos cómo quitar todo el conjunto de la persiana.

1. Desconecte los cables de las persianas del cableado del vehículo

   Antes de quitar la persiana del techo, necesita desconectar los cables de alimentación de la persiana del cableado del autobus de turismo. Con los motores de 1.ª generación, todos los cables están agrupados y enrollados en un espacio detrás del dosel. Encuentre este haz de cables, desátelo y luego desconecte los cables del motor. ¡No corte los cables! Asegúrese de etiquetar los cables antes de desconectarlos del lado del vehículo.

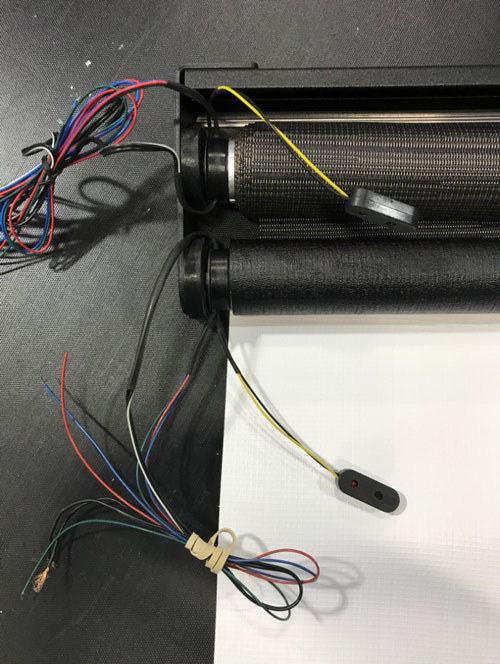

   Motores de 1ª generación, ya sea 4280 de serie o 4270 de bloqueo de encendido

   Nota: Es buena idea que en este punto verifique si realmente es un problema del motor lo que hace que la persiana no funcione, ya que también podría ser un problema de cableado en el vehículo; en ese caso, descubriría que el problema de la persiana sigue persistiendo incluso después de haber cambiado el motor.

   Para verificarlo, conecte los cables verde y azul a una batería; si la persiana empieza a moverse en una dirección y cuando cambia de polaridad se mueve en la dirección opuesta, sabe que no hay ningún problema con el motor y que la causa raíz es un problema del cableado del vehículo. Tenga en cuenta que si hay un 3.ᵉʳ cable (rojo), no necesita conectarlo a nada para esta prueba.


2. Retirando el conjunto de persiana

   Ahora que ha desconectado todos los cables, está listo para quitar todo el conjunto de persiana. La persiana para parabrisas se monta en el techo del autobus de turismo. El riel de montaje superior de alta resistencia tiene entre 4 y 6 soportes de montaje, cada uno con 2 tornillos. Debido al tamaño y peso de este conjunto de persiana, este trabajo requiere dos personas. En las siguientes fotos puede ver cómo se instala el conjunto de persiana en el techo.

   Para empezar, quite primero los tornillos de los soportes centrales. Ahora solo le queda un soporte a cada lado que sujeta la persiana. Aquí necesita a dos personas sujetando cada una un lado de la persiana mientras se quitan los tornillos de estos dos últimos soportes restantes. Ahora baje el conjunto de la persiana.

   Si tiene algún problema para alcanzar los tornillos detrás de la valencia, consulte con el fabricante de su vehículo.




   Esta foto muestra el conjunto de la persiana para parabrisas retirado del techo.


3. Reinstalación del conjunto de persiana

   Para volver a instalar el conjunto de persiana, siga las instrucciones anteriores en orden inverso, asegurándose de que todos los soportes estén de nuevo con 2 tornillos y bien apretados.


4. Ajuste de las posiciones límite

   Tras reinstalar el conjunto de la persiana, haga pasar cuidadosamente la persiana arriba y abajo para comprobar la posición límite; si necesitan ajustes, por favor consulte el QRG #2 si su(s) motor(es) de reemplazo es un motor estándar 4280P o el QRG #7-2 si su motor de repuesto es un motor de bloqueo de encendido 4270P.

   Nota 1:
   Si solo desea reemplazar el/los motor(es) y mantener la persiana existente, consulte QRG #16 para el motor estándar 4280P o QRG #17 para el motor de bloqueo de encendido 4270P.

   Nota 2:
   Si, durante el proceso de sustitución, nota que un muelle de seguridad en su persiana para parabrisas podría estar roto, consulte QRG #20 para la solución.
