Cableado de persianas celulares y procedimiento de ajuste de límite

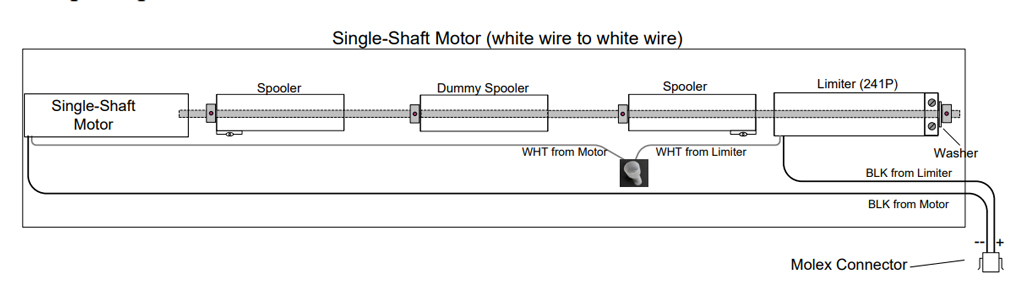

Cableado - motor de un solo eje

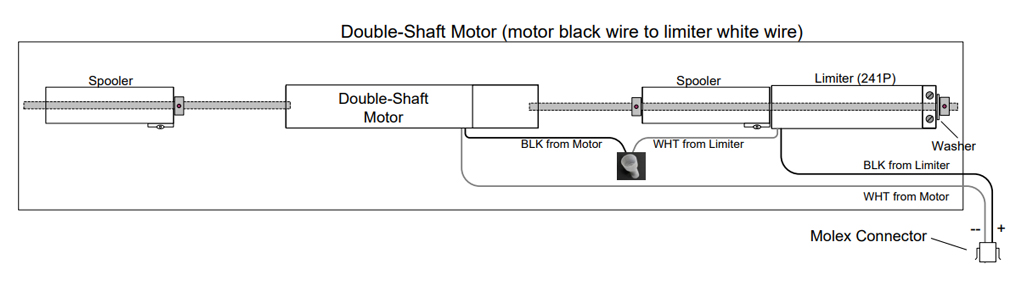

Cableado - motor de doble eje

Ajuste de límite

• Para ajustar el límite inferior: use el tornillo superior - gire en sentido horario (CW) para que la persiana se detenga más arriba
• Para ajustar el límite superior: use el tornillo inferior - gire en sentido horario (CW) para que el tope de la persiana esté más arriba

Para motores de un solo eje y de doble eje, después de asegurarse de que el cableado está bien hecho, compruebe el correcto funcionamiento de la persiana, siguiendo estas indicaciones:

• Cuando usted pulsa "ABAJO" en el interruptor, la persiana debería moverse hacia abajo, con el eje girando en sentido horario (es decir, con el limitador en el lado derecho y los dos orificios de ajuste de límite en el raíl de cabeza mirando hacia usted, el eje debe girar alejándose de usted en sentido horario). Si no, cambie los cables de alimentación.
• Si pulsa "ABAJO" en el interruptor pero la persiana sube en su lugar, detenga la persiana y pulse "ARRIBA" en el interruptor; como la persiana ahora se mueve hacia abajo, siga pulsando "ARRIBA" hasta que la persiana llegue al fondo y continúe invirtiendo hacia arriba. La persiana ahora está operando como debe con los botones "UP"/"DOWN" funcionando correctamente, y luego tiene que ajustar los límites.

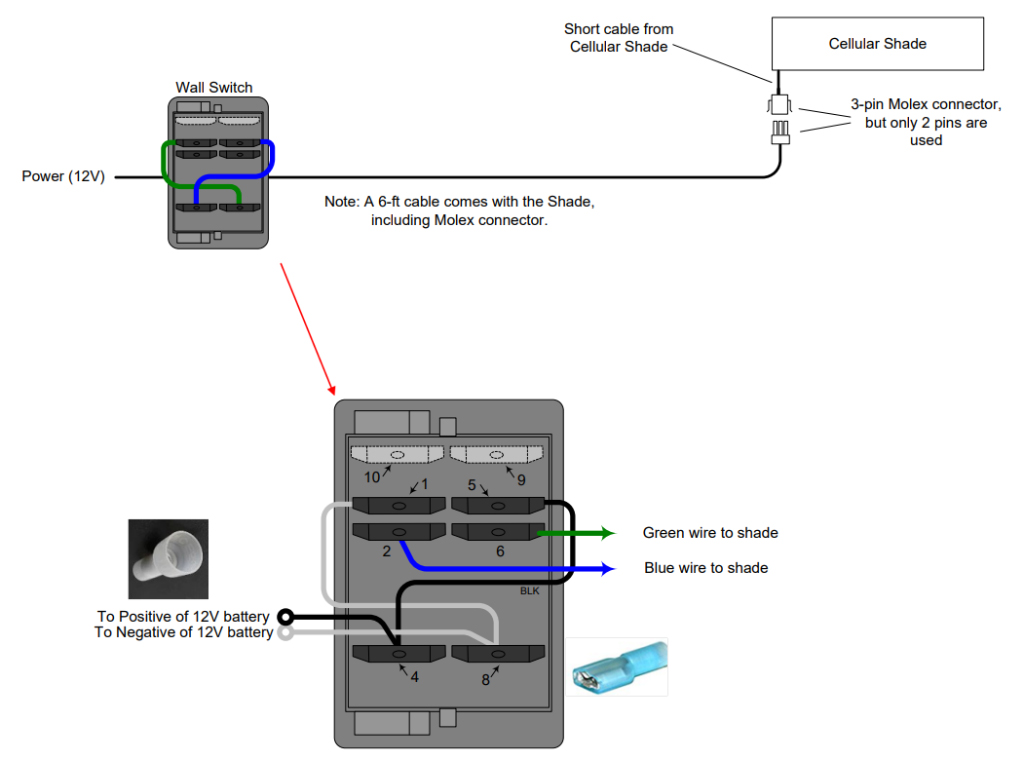

• Si desea controlar la persiana celular con el mando a distancia, entonces necesita añadir el módulo 216P como se ilustra a continuación:
