Sustitución de muelles en persianas manuales DRS (doble rodillo) o SRS (rodillo simple)

Este manual le guiará en el proceso de sustitución de un muelle en un DRS Manual (Doble Persiana de Rodillo) o SRS Manual (persiana enrollable sencilla) en el espacio habitable de su vehículo. La unidad de persiana debe ser retirada para este proceso.

Tenga en cuenta que en algunos rodillos la tela puede enrollarse hacia atrás (roll-up estándar), mientras que en otros la tela puede enrollarse hacia delante (roll-up inverso). Con el roll-up estándar, el muelle siempre estará situado en el lado izquierdo, mientras que en el roll-up inverso el muelle estará situado en el lado derecho. En ambos casos, las instrucciones de sustitución del muelle, como se indica a continuación, permanecen iguales.

En las siguientes imágenes mostramos cómo reemplazar el muelle en una persiana DRS manual con ambas telas como persiana estándar. Si su situación es diferente, las siguientes instrucciones seguirán aplicándose. Por favor, tenga en cuenta que este QRG NO es aplicable a las persianas manuales trapezoidales.

1. Pida el muelle de repuesto. Se utilizan diferentes muelles para distintos anchos de persianas, como se indica a continuación; por favor, asegúrese de pedir el muelle adecuado para su persiana:
   • 13" - 16" de ancho: Muelle # HA-000731 (32 mm 1,1 x 120 mm)
   • 17" - 19" de ancho: Muelle # HA-000730 (32 mm 1,1 x 160 mm)
   • 20" - 22" de ancho: Muelle # HA-000729 (32 mm 1,1 x 200 mm)
   • 23" - 49" de ancho: Muelle # HA-000726 (32 mm 1,1 x 260 mm)
   • 50" - 59" de ancho: Muelle # HA-000727 (32 mm 1,2 x 400 mm)
   • 60" en adelante: muelle # HA-000795 (32 mm 1,5 x 400 mm)

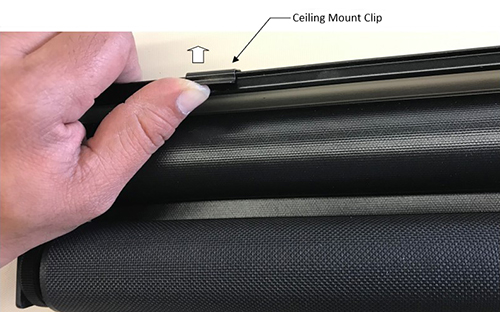

2. Retire el riel de montaje con el conjunto de persiana, que se instala en el techo mediante clips de muelle que sujetan firmemente el riel de montaje. A este tipo de montaje nos referimos como "Sistema Click-Ease". Mientras sujeta el conjunto de la persiana, empuje las lengüetas de la parte delantera de los clips del muelle hacia arriba, lo que liberará el riel de montaje. Suelte los clips uno a uno mientras sujeta el conjunto para evitar que se caiga.

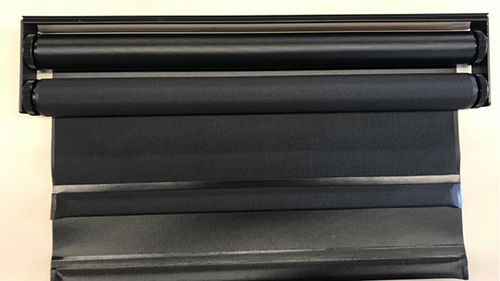

3. Coloque la persiana sobre una superficie plana con la parte delantera de la persiana mirando hacia usted. Baje un poco ambas persianas como se muestra hasta que sienta que ambas están bloqueadas.

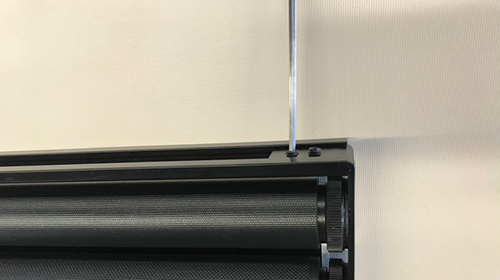

4. Afloje los dos tornillos de fijación de soportes que están encima del riel de montaje (preferiblemente en el lado derecho de la persiana) y tire del soporte fuera del riel de montaje.

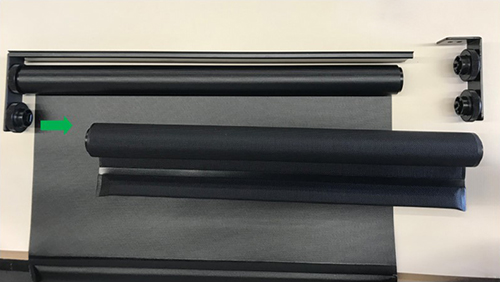

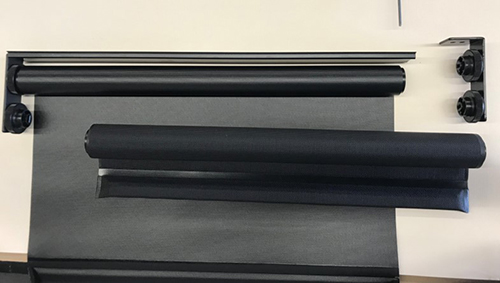

5. Quite el rodillo donde quiere cambiar el muelle como se muestra. Asegúrese de que al colocar el rodillo, la tela se enrolle desde la parte trasera. Si no, gire el rodillo para que se asemeje a la imagen de abajo.

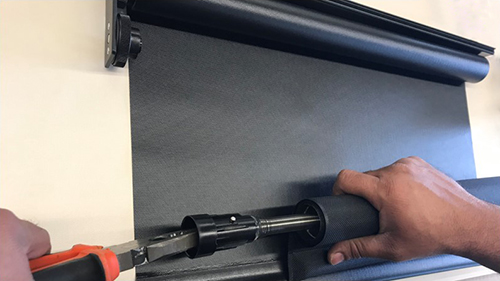

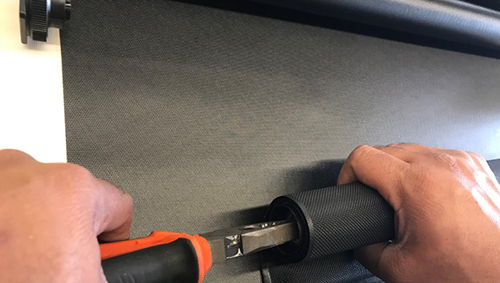

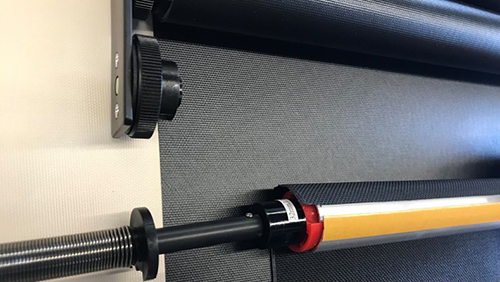

6. Con un alicate, agarre el eje del muelle cuadrado y saque el muelle defectuoso del tubo como se muestra.

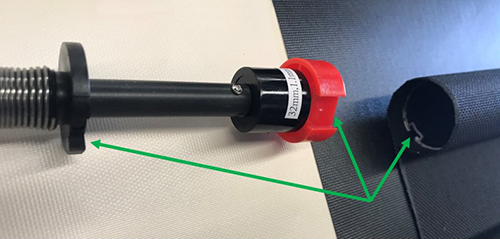

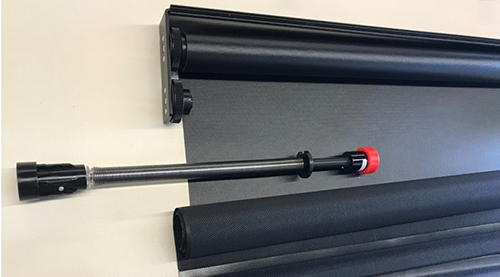

7. Introduzca el nuevo muelle en el tubo. Asegúrese de que todas las partes que muestran las flechas estén correctamente alineadas.

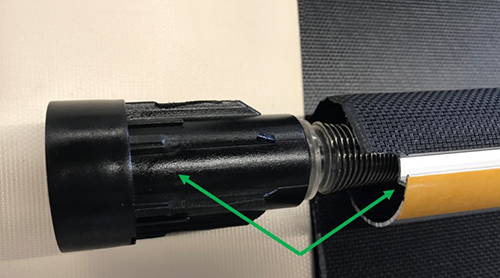

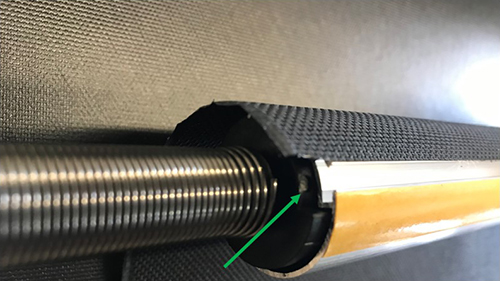

8. Al insertar el conjunto de cabeza de muelle, notará que solo una de las ranuras no tiene lengüeta. Alinee esta ranura con el tubo de aluminio como se muestra en las imágenes siguientes.

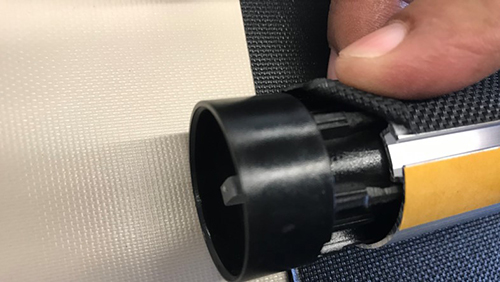

9. Ahora que el muelle está completamente insertado en el tubo, enrolle la tela alrededor del tubo como se muestra.

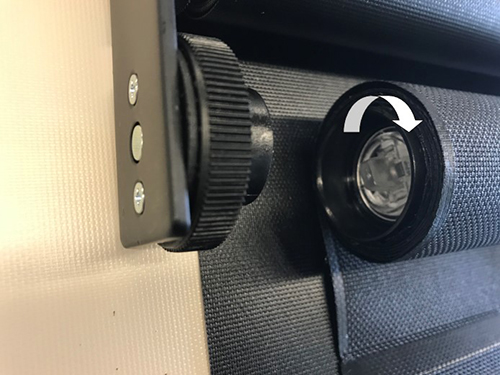

10. Con una pinza de bloqueo, agarre el eje cuadrado del muelle y gire el muelle CW (en sentido horario) para el número de vueltas indicadas a continuación; tenga en cuenta que esto representa solo una tensión básica del muelle y, una vez que el rodillo esté de nuevo en su conjunto, podrá girar la rueda de ajuste del muelle para afinar aún más la tensión si es necesario.
    • ​13" - 16" de ancho: Muelle # HA-000731 (32 mm 1,1 x 120 mm) 6 vueltas
    • 17" - 19" de ancho: Muelle # HA-000730 (32 mm 1,1 x 160 mm) 8 vueltas
    • 20" - 22" de ancho: muelle # HA-000729 (32 mm 1,1 x 200 mm) 10-12 vueltas
    • 23" - 49" de ancho: muelle # HA-000726 (32 mm 1,1 x 260 mm) 18-20 vueltas
    • 50" - 59" de ancho: Muelle # HA-000727 (32 mm 1,2 x 400 mm) 22 vueltas
    • 60" en adelante: muelle # HA-000795 (32 mm 1,5 x 400 mm) 9-10 vueltas
    • Importante: Después de la última vuelta, muévase un poco de un lado a otro para asegurarse de que el muelle está bloqueado.
11. Alinee el eje cuadrado del muelle con la abertura del soporte en el lado izquierdo de la persiana.
    Importante: Si en este rodillo la tela debe rodar desde delante (es decir, rollo inverso), gire el rodillo y alinee el otro lado del rodillo con este soporte del lado izquierdo.

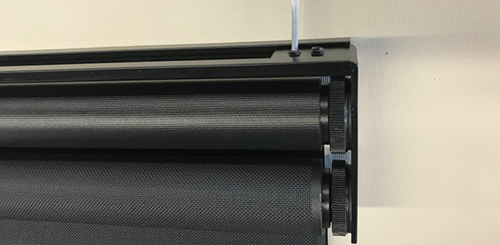

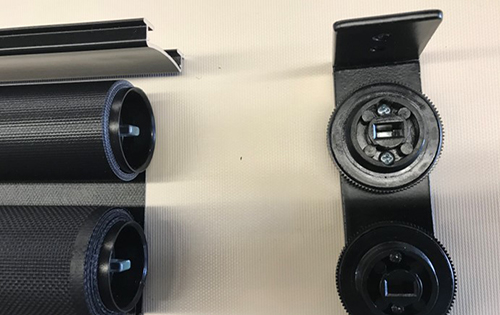

12. Ahora alinee las aberturas del soporte del lado derecho con ambos rodillos como se muestra y empuje cuidadosamente el soporte hacia atrás en el riel de montaje.
13. Apriete los dos tornillos de fijación del soporte derecho.
14. Coloque la persiana de nuevo en el techo en orden inverso, como se explica en el paso 1.
15. Para afinar la tensión por resorte, siga QRG# 23 "Procedimiento de ajuste de tensión".
