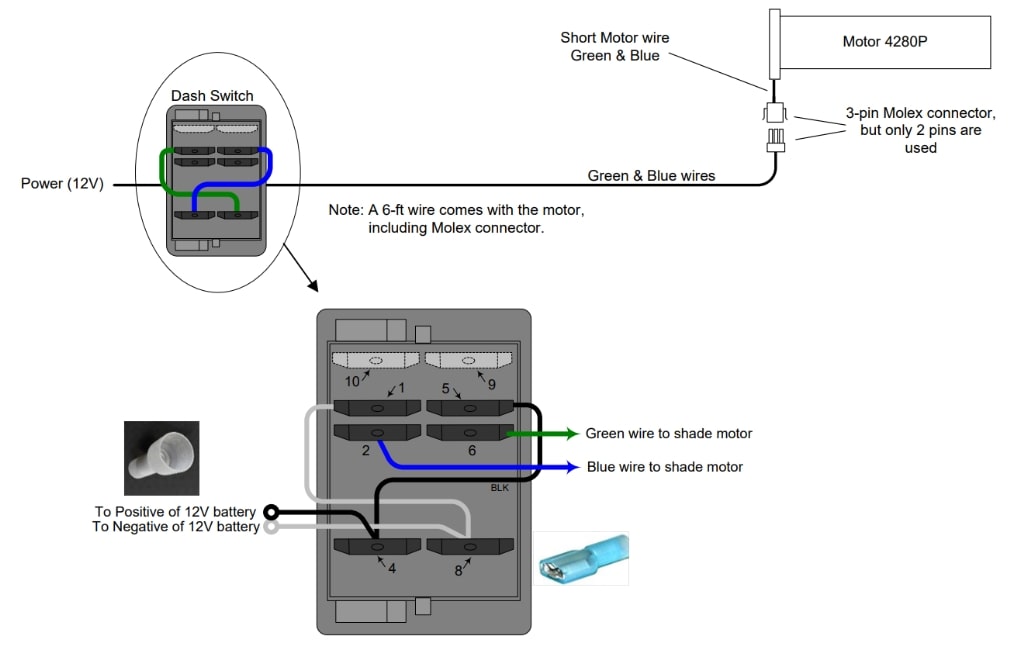

Cableado de motores 4280 y 4280P con límites mecánicos (2 cables)

En algunos autobuses de turismo, el color de algunos cables puede ser diferente al que se muestra a continuación; para cualquier pregunta al respecto, contacte con el departamento de servicio de su fabricante de equipo original (OEM) o con los servicios técnicos de Auto-Motion persiana. El tipo de interruptor es el conmutador DPDT.

Nota: El cableado para motores de 1.ª generación 4280 con límites mecánicos es exactamente el mismo, pero no incluye el conector Molex.
