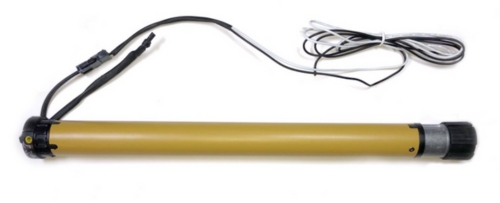

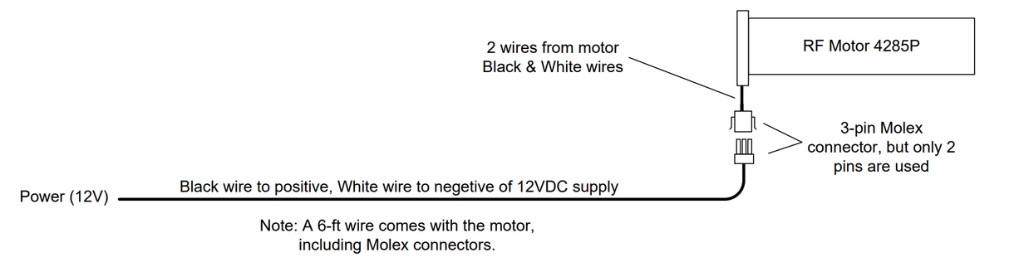

Cableado de los motores RF* 4285 y 4285P con límites mecánicos (2 cables)

*) RF = Control remoto por radiofrecuencia; los motores 4285 y 4285P son las versiones RF de los motores 4280 y 4280P

En algunos autobuses de turismo, el color de algunos cables puede ser diferente al que se muestra a continuación; para cualquier pregunta al respecto, contacte con el departamento de servicio de su fabricante de equipo original (OEM) o con los servicios técnicos de Auto-Motion persiana.

Tenga en cuenta que no se recomiendan motores teledirigidos por RF para las persianas de cabina, salvo que su fabricante de equipo original (OEM) lo autorice específicamente para vehículos equipados para uso con discapacidad.

Este motor no puede usarse junto con un interruptor de salpicadero; si se desea un Dash-Switch además de la función de control a distancia, se deberá usar un motor normal 4280P con módulo RF separado 216P en lugar del motor 4285P mostrado arriba.

Nota: El cableado de los motores RF de 1ª generación 4285 RF con límites mecánicos es exactamente el mismo, pero no incluye el conector Molex.
