Se requieren cambios en el cableado al sustituir un motor de bloqueo de encendido de 1ª generación que tiene 5 cables por un motor de bloqueo de encendido de 2ª generación que tiene 3 cables

INFORMACIÓN TÉCNICA IMPORTANTE:

• La cabeza del motor 4270P (2ª generación) es 1/8" más gruesa que la cabeza del motor 4270 (1ª generación) - ilustración (1)

• Si usted va a reemplazar ambos motores en una Doble persiana de rodillos (DRS), no se requieren cambios especiales en los tubos del raíl, salvo que tiene que mover un soporte de montaje lateral, ya sea en el lado izquierdo o derecho, 1/8" más hacia fuera para acomodar las nuevas culatas de motor ligeramente más largas.
• Si solo uno de los dos motores de 1.ª generación en una persiana DRS no funciona bien y no quiere cambiar ambos motores por motores de 2.ª generación, el tubo de aluminio que aloja el motor de reemplazo debe recortarse con una sierra metálica de dientes finos en 1/8" para igualar el mismo ancho total que el otro tubo y así volver a encajarlo en los soportes laterales.
• Debido al cambio de 5 cables en el motor de 1ª generación a 3 cables en el motor de 2ª generación, el cableado del interruptor del salpicadero tendrá que cambiarse, como se muestra en los esquemas de cableado a continuación. Los 2 cables extra que ya no se usan deberán ser tapados.
• Si necesita cambiar la posición límite de la(s) persiana(s) con un motor nuevo(s), tendrá que conectar el cable blanco de programación (3) al Programmer 215P independiente; luego siga la instrucción de programación según se describe en QRG #7-2, límites de programación del motor de bloqueo de encendido de 2ª generación 4275P.
• Una vez establecidos los límites, el Programmer 215P debe desconectarse y almacenarse de forma segura por separado. El cable blanco de programación (2) permanecerá en la cabeza del motor (1) y puede atarse ligeramente para no interferir con el movimiento de la persiana.

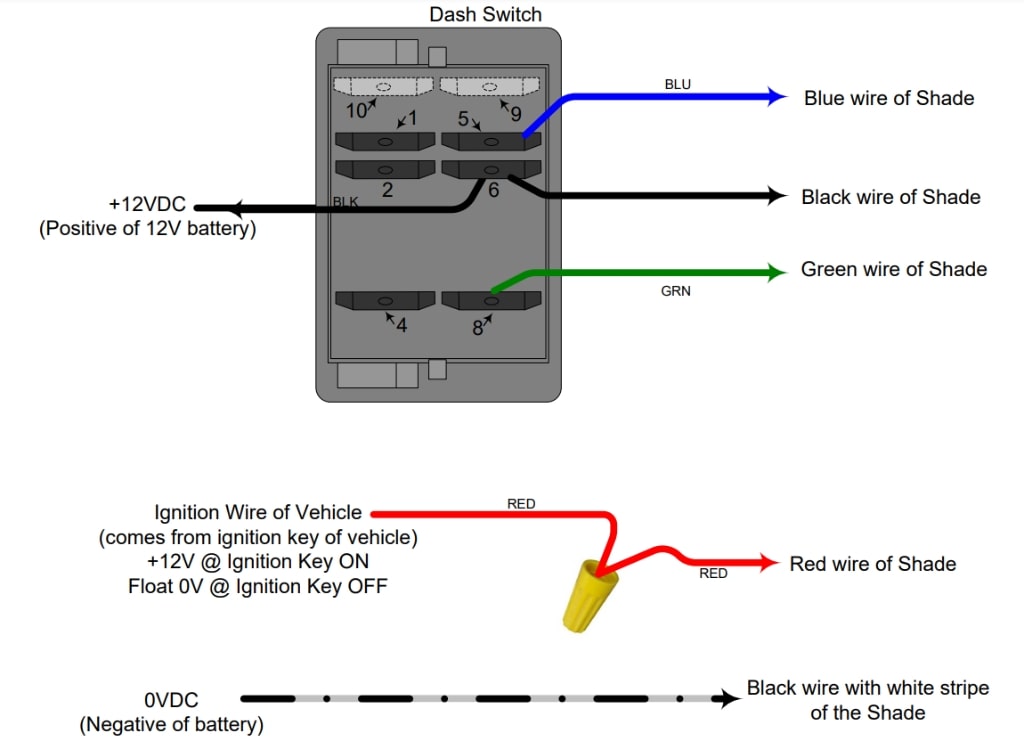

Diagrama de cableado del motor de bloqueo de encendido de 1ª generación 4270 (persiana simple)

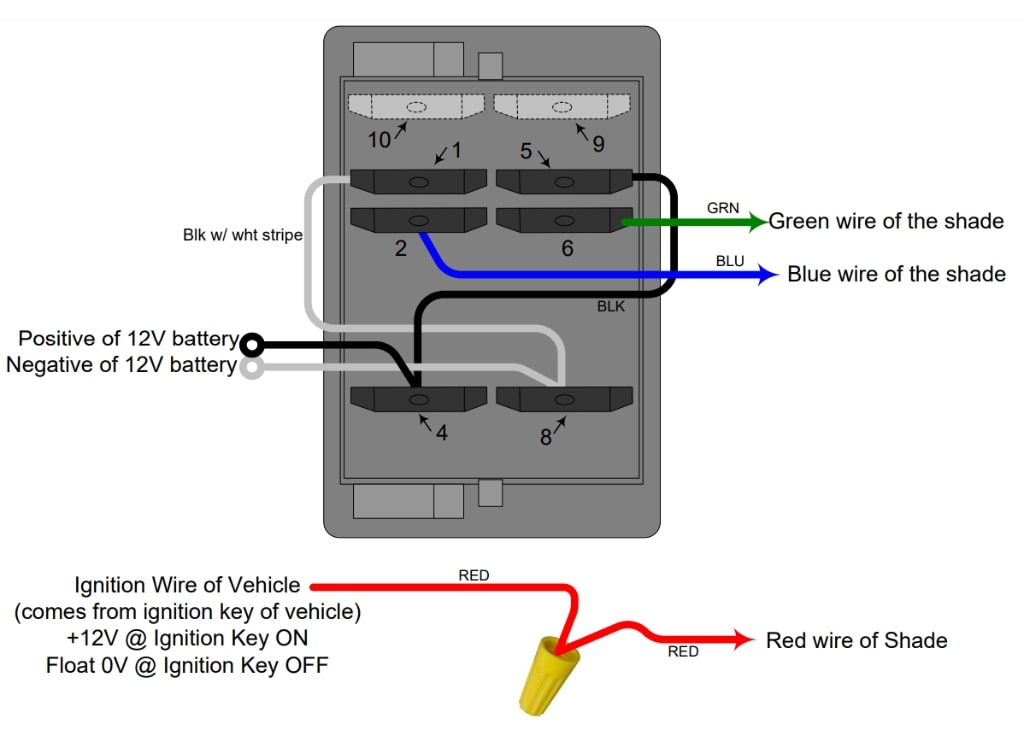

Diagrama de cableado del motor de bloqueo de encendido de 2ª generación 4270P (persiana simple)
