Límites de programación para el motor con bloqueo de encendido de 2.ª generación 4270P:

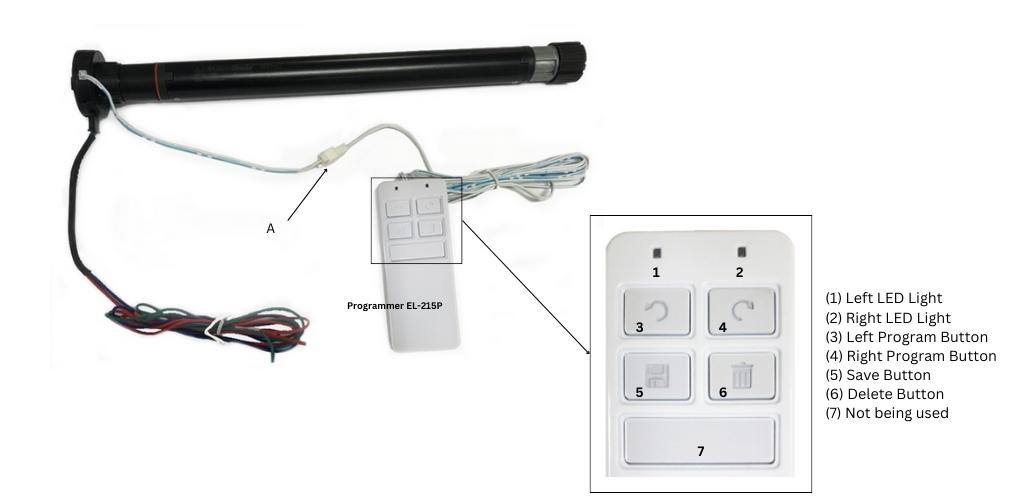

Este motor tiene solo 3 cables que están todos conectados al Dash-Switch. Para programar los límites del motor de bloqueo de encendido EL-4270P, se requiere un programador (215P) como se muestra a continuación; el programador debe estar conectado al conector blanco en el cable pig tail conectado al motor, como se ilustra.

Nota 1: Modelo motor 4271P (versión anterior), es el mismo que el modelo motor 4270P.
Nota 2: El motor tiene dos velocidades cuando está en modo de programación, siendo la lenta utilizada para ajustes finos al acercarse al límite deseado (véase también el punto n.º 3 más abajo).

1. Asegúrese de que el programador tenga baterías dentro.
2. Independientemente de si la posición del interruptor de encendido (salpicadero) está encendida o apagada, conecte el programador y luego mantenga pulsado el botón ARRIBA o ABAJO en el Dash-Switch. Tendrá que mantener pulsado el Dash-Switch durante toda la programación hasta que se completen todos los pasos hasta el #6. El LED izquierdo (1) del programador 215P debería estar ENCENDIDO (si no, significa que no hay corriente en la persiana o que su programador no tiene batería instalada, en cuyo caso revise el cableado).
3. Mantenga pulsado el botón de programación izquierdo (3) o derecho (4), hasta que la persiana esté aproximadamente a mitad de camino hacia arriba (o hacia abajo). Mantenga pulsado el botón 'Suprimir' (6) hasta que se encienda la luz LED derecha (2) y luego suelte el botón de Borrar (6). Todos los programas antiguos ya están eliminados.
4. Pulse y mantenga pulsado el botón de programación izquierdo o derecho (3 u 4); la persiana sube hasta alcanzar el límite superior deseado; si va demasiado rápido o lento, puede soltar y pulsar el mismo botón (3 o 4) de nuevo para cambiar a una velocidad más lenta o más rápida. Una vez que alcance el límite máximo, suelte el botón (3 u 4); ahora mantenga pulsado el botón 'Guardar' (5) hasta que se encienda el LED derecho (2), y luego suéltelo.
5. Mantenga pulsado el botón de programación izquierdo o derecho (3 u 4) para bajar hasta llegar al límite inferior, luego mantenga pulsado el botón 'Guardar' (5) hasta que se encienda el LED derecho (2). Ahora se han establecido los límites regulares de persiana superior e inferior.
6. A continuación, programe la parada de seguridad intermedia (línea de ignición) pulsando y manteniendo pulsado el botón de programación izquierdo/derecho (3 u 4) de nuevo para mover la persiana a la parada intermedia que desea, de modo que pueda seguir viendo la carretera con seguridad al conducir usando la persiana como parasol.
7. Cuando termine, mantenga pulsado el botón 'Guardar' (5) hasta que se encienda el LED derecho (2).
8. Suelte el Dash-Switch que ha estado manteniendo pulsado todo el tiempo (ver punto 1).
9. Desconecte al programador sujetando los conectores y no los cables (véase la ilustración arriba, punto A).
10. Ahora pruebe los límites finales operando la persiana de la siguiente manera:
    • La llave de encendido está APAGADA: al pulsar Dash-Switch Up/Down, su persiana debería recorrer desde el límite superior hasta el inferior.
    • La llave de encendido está ACTIVADA: al pulsar Dash-Switch Up/Down, su persiana solo debe llegar al límite de encendido (ver punto 4 arriba) y NO debe avanzar más allá de ese punto para evitar obstrucciones a su vista mientras conduce.

Nota importante:
El programador debe desconectarse una vez terminado el proceso de programación. Nunca deje al programador conectado al motor después de eso.
