Límites de programación de un motor de alta resistencia 4300P

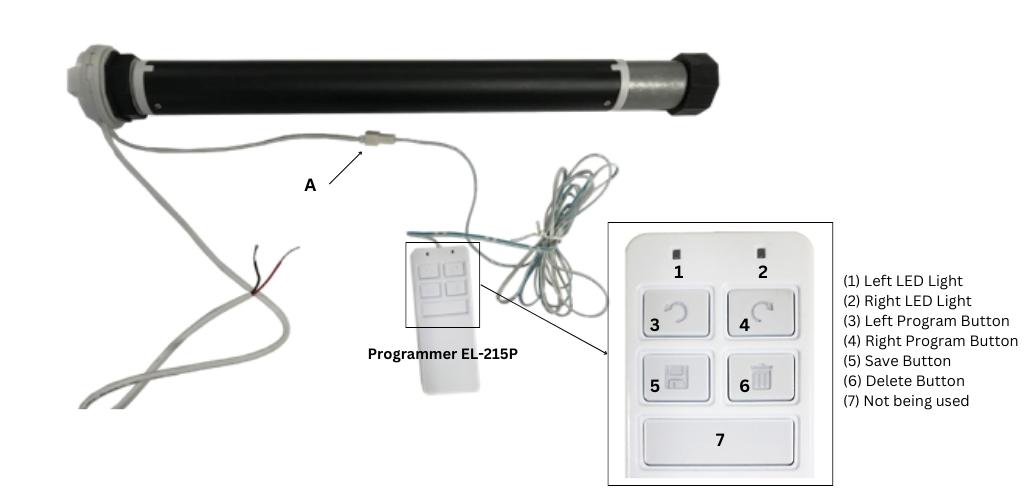

Este motor tiene solo 2 cables que están todos conectados al Dash-Switch. También tiene un cable pig tail blanco con un conector adjunto. El propósito de este cable pig tail es programar los límites. Las posiciones finales de la persiana han sido preajustadas en fábrica y no deberían necesitar ser reajustadas. Sin embargo, si usted desea establecer diferentes posiciones finales, se requiere un programador (215P) como se muestra a continuación. El conector (A) al final del cable blanco en cola del motor debe conectarse con el cable del programador y los límites pueden programarse como se indica a continuación.

Importante: el programador debe desconectarse de nuevo después de que se hayan establecido los límites.

1. Asegúrese de que el 215P del programador tenga las pilas instaladas.
2. Conecte el programador y luego mantenga pulsado el botón ARRIBA o ABAJO en el Dash-Switch. Tendrá que mantener pulsado el Dash-Switch durante todo el proceso de programación hasta que se completen todos los pasos hasta el #6. La luz LED izquierda (1) del programador 215P debería estar ENCENDIDA (si no, significa que no hay corriente en la persiana, en cuyo caso por favor verifique el cableado o su programador no tiene pilas instaladas).
3. Mantenga pulsado el botón de programación izquierdo (3) o derecho (4) hasta que la persiana esté aproximadamente a mitad de camino hacia arriba (o hacia abajo). Mantenga pulsado el botón 'Suprimir' (6) hasta que se encienda la luz LED derecha (2) y luego suelte el botón 'Eliminar' (6). Todos los programas antiguos ya están eliminados.
4. Pulse y mantenga pulsado el botón de programación izquierdo o derecho (3 u 4); la persiana sube hasta alcanzar el límite superior deseado; si va demasiado rápido o lento, puede soltar y pulsar el mismo botón (3 o 4) de nuevo para cambiar a una velocidad más lenta o más rápida. Cuando alcance el límite máximo, suelte el botón (3 u 4). Ahora mantenga pulsado el botón 'Guardar' (5) hasta que se encienda la luz LED derecha (2), y luego suéltelo.
5. Ahora mantenga pulsado el botón de programación izquierdo o derecho (3 u 4) y baje la persiana hasta alcanzar la posición inferior deseada, luego mantenga pulsado el botón 'Guardar' (5) hasta que se encienda la luz LED derecha (2). Las posiciones deseadas de las persianas superior e inferior ya están establecidas.
6. Suelte el Dash-Switch que ha estado manteniendo pulsado todo el tiempo.
7. Desconecte el programador del cable pig tail blanco del motor sujetando los conectores y no los cables (véase la ilustración arriba (A).
8. Por último, compruebe las posiciones de los extremos moviendo la persiana arriba y abajo mediante el interruptor del salpicadero.

Nota importante:
El programador debe desconectarse una vez finalizado el proceso de programación. ¡Nunca deje al programador conectado al motor!
