Emparejando transmisores remotos de 2ª generación con motor de bloqueo de encendido de 2ª generación 4270P, usando el módulo receptor RF externo 216P

IMPORTANTE: Los motores de bloqueo de encendido se instalan para mejorar la seguridad al conducir y generalmente solo se controlan mediante un interruptor en el salpicadero. No se recomienda accionar las persianas de la cabina mediante transmisor remoto RF y solo debe usarse en casos excepcionales para conductores con discapacidad que de otro modo no podrían alcanzar el interruptor del salpicadero cuando el vehículo está aparcado y en "modo de vida". ¡Los transmisores remotos RF nunca deben usarse en la cabina mientras el vehículo está en movimiento!

Este manual le guiará en el proceso de reemplazo de un motor de bloqueo de encendido de 2ª generación que se controla a través de uno de los transmisores remotos de 2ª generación. Esto requiere un módulo de conversión de receptor RF (216P) separado para captar y comprender la señal enviada por el transmisor remoto existente.

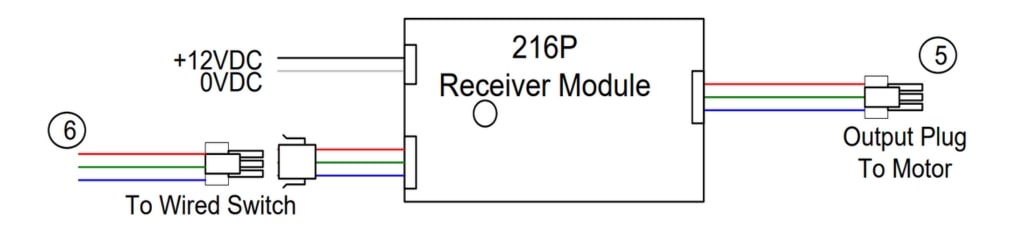

Cableado del módulo receptor RF 217P

Este módulo de conversión externo solo se debe utilizar con transmisores remotos RF de 2.ª generación AMS (203P, 204P, 213P).

Emparejamiento del módulo receptor RF 216P con transmisores remotos RF de 2ª generación

1. Conecte el enchufe de salida del Módulo Receptor Externo (5) al motor, y el enchufe de entrada a los cables que salen del cuadro de mandos cableado que controla la persiana (6). El cable rojo se conecta al cable de encendido del vehículo.

2. Asegúrese de que el módulo esté conectado a una fuente de alimentación de 12V DC (cable blanco a tierra, cable negro a 12V). Ahora debería estar encendida una luz verde en el módulo.
3. Siga las instrucciones del QRG #7-2 para establecer los límites del motor 4270P.

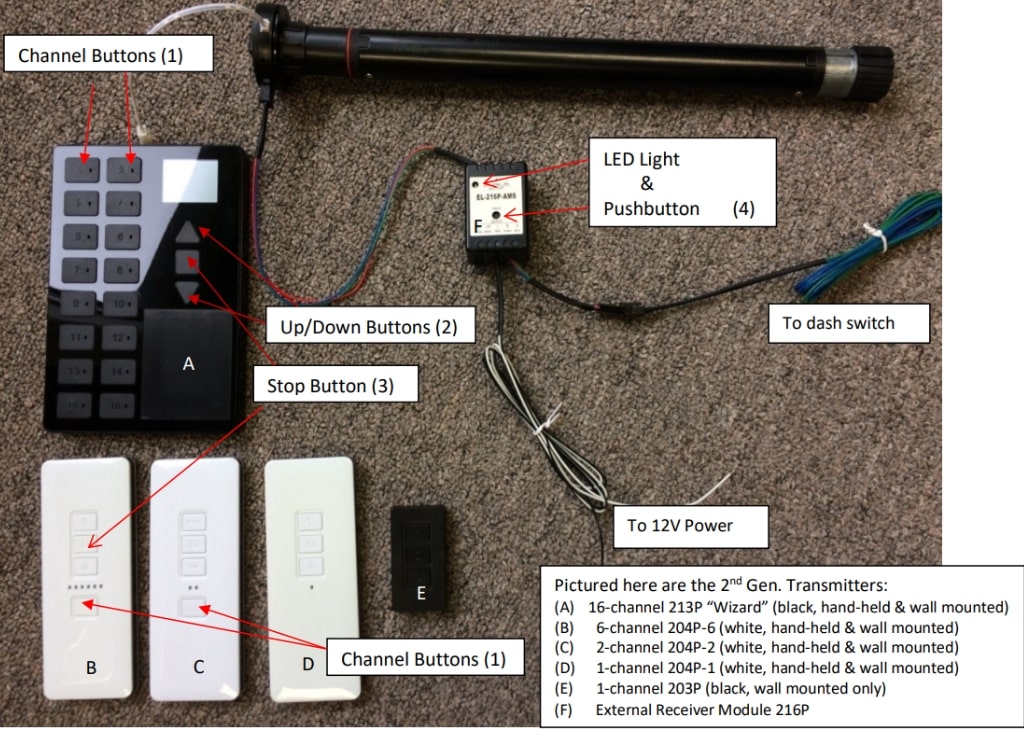

4. En el transmisor RF remoto, seleccione y pulse el canal correspondiente (1).
5. En el módulo receptor externo, presione y mantenga pulsado el botón (4) hasta que el color de la luz LED cambie a rojo, luego suéltelo e inmediatamente, usando un pasador, presione y mantenga pulsado el botón de emparejamiento en la parte trasera del transmisor remoto durante unos segundos (pequeño orificio en la parte trasera de cada transmisor), después suéltelo e inmediatamente presione el botón de parada (3) en su transmisor remoto.

Nota: En el transmisor de 16 canales, "SET" aparecerá en la ventana de pantalla después de haber pulsado el botón de emparejamiento el tiempo suficiente, momento en el que podrá soltar el botón de emparejar.

Otras notas técnicas:

Nota 1:
Para borrar o desemparejar un canal en el mando, mantenga pulsado el botón de emparejamiento (pin-hole) en la parte trasera del transmisor durante unos segundos (mando de 16 canales: hasta que aparezca "SET" en la ventana de pantalla), y luego pulse el botón "abajo" en la parte frontal del transmisor del mando.

Nota 2:
Si la persiana se mueve hacia arriba al pulsar hacia abajo, mantenga pulsado el botón de emparejamiento (agujero estenopeico) en la parte trasera del transmisor durante unos segundos (mando de 16 canales: hasta que aparezca "SET" en la ventana de pantalla), luego pulse el botón "arriba" en la parte frontal del transmisor a distancia.

Nota 3:

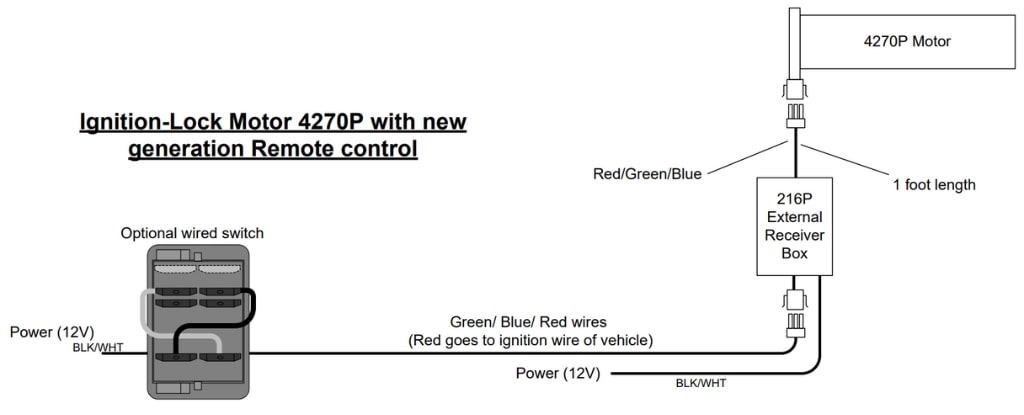

La ilustración (6) de arriba muestra los 3 cables con enchufe de entrada que provienen del interruptor del salpicadero y se conectan al módulo 216P. Para las instrucciones completas de cableado del Dash-Switch al módulo 216P, consulte la guía de referencia rápida QRG #5-2.
