Reemplazo de persiana - Persiana para parabrisas motorizada (con motores de 2.ª generación 4280P y 4270P)

Este manual le guiará en el proceso de sustitución de una persiana para parabrisas motorizada DRS (doble rodillo). Aquí explicamos cómo quitar y reemplazar todo el conjunto de la persiana. Si necesita instrucciones sobre cómo reemplazar el motor solo dentro de la persiana, consulte QRG #17.

Para recibir instrucciones sobre cómo acceder al conjunto de persiana detrás del valence, contacte con el fabricante de su autobus de turismo.

Aquí explicamos cómo quitar todo el conjunto de la persiana.

1. Desconecte los cables de las persianas del cableado del vehículo

   Antes de quitar la persiana del techo, necesita desconectar los cables de alimentación de la persiana del cableado del autobus de turismo. Con motores de 2.ª generación, necesita un conector Molex para desconectar el cable de este conector. ¡No corte los cables!

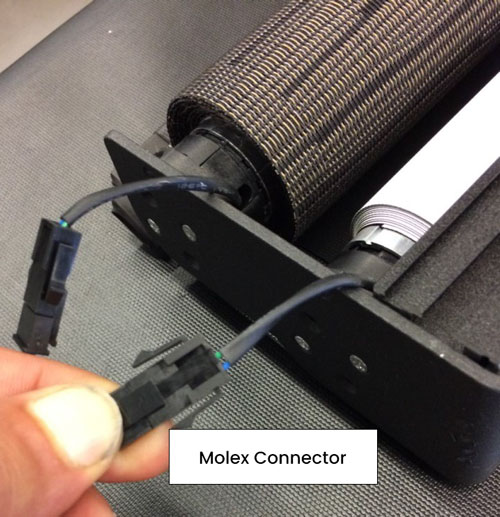

   Para desconectar, debe presionar la aleta del conector Molex y luego tirar del conector para separarlo. (NO tire de los cables. Sujete el cuerpo del conector Molex y tire).

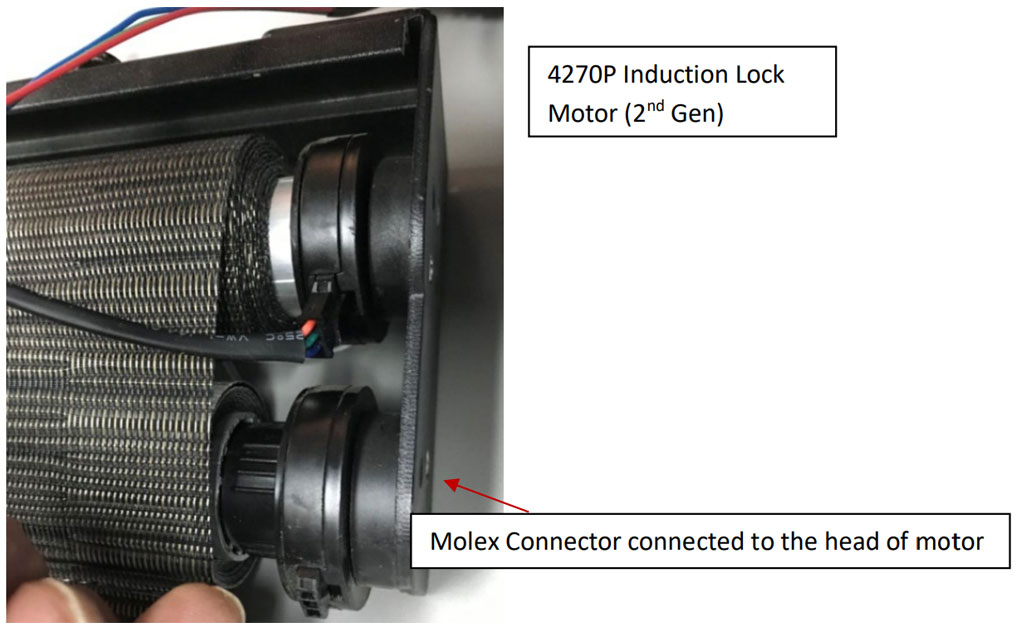

   En 4280P, este conector está ubicado en el cable, a 3 pulgadas de la cabeza del motor, pero en 4270P, este conector está justo en la cabeza del motor.


   Motor estándar 4280P (2ª generación)





   Nota:
   Es buena idea que en este punto verifique si realmente es un problema del motor que hace que la persiana no funcione, ya que también podría ser un problema de cableado en el vehículo; en ese caso, descubriría que el problema de la persiana sigue persistiendo incluso después de haber cambiado el motor. Para comprobarlo, quite el cable que venía con el motor nuevo y utilice este cable como herramienta. Conecte este cable directamente al motor y, al otro lado, conecte los cables verde y azul a una batería; si la persiana empieza a moverse en una dirección y cuando cambia la polaridad del cable verde y azul, se mueve en dirección contraria, entonces sabe que no hay nada malo con el motor y que la causa raíz es un problema del cableado del vehículo. Tenga en cuenta que si hay un 3.ᵉʳ cable (rojo), no necesita conectarlo a nada para esta prueba. Guarde este cable extra que viene con el motor nuevo, como herramienta de prueba para sus futuras pruebas.

2. Retirando el conjunto de persiana

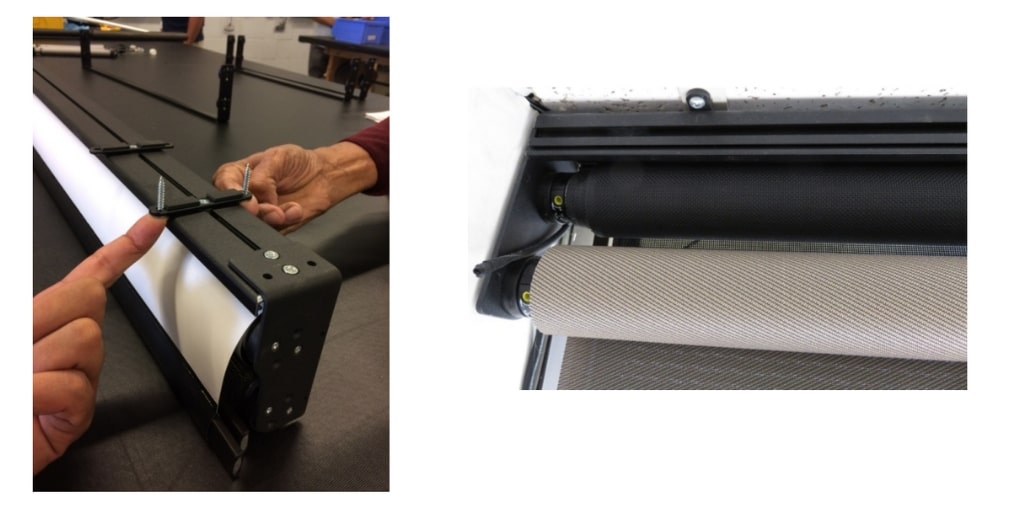

   Ahora que ha desconectado todos los cables, está listo para quitar todo el conjunto de persiana. La persiana para parabrisas se monta en el techo del autobus de turismo. El riel de montaje superior de alta resistencia tiene entre 4 y 6 soportes de montaje, cada uno con 2 tornillos. Debido al tamaño y peso de este conjunto de persiana, este trabajo requiere dos personas. En las siguientes fotos puede ver cómo se instala el conjunto de persiana en el techo.

   Para empezar, quite primero los tornillos de los soportes centrales. Ahora solo le queda un soporte a cada lado que sujeta la persiana. Aquí necesita a dos personas sujetando cada una un lado de la persiana mientras se quitan los tornillos de estos dos últimos soportes restantes. Ahora baje el conjunto de la persiana.

   Si tiene algún problema para alcanzar los tornillos detrás de la valencia, consulte con el fabricante de su vehículo.

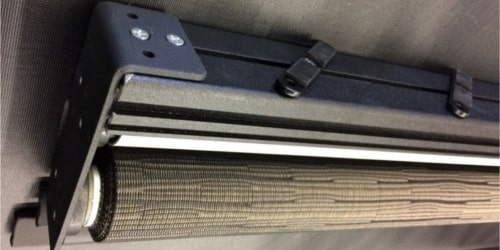

   Esta foto muestra el conjunto de la persiana para parabrisas retirado del techo.

3. Reinstalación del conjunto de persiana

   Para volver a instalar el conjunto de persiana, siga las instrucciones anteriores en orden inverso, asegurándose de que todos los soportes estén de nuevo con 2 tornillos y bien apretados.

4. Ajuste de las posiciones límite

   Tras reinstalar el conjunto de la persiana, haga pasar cuidadosamente la persiana arriba y abajo para comprobar la posición límite; si necesitan ajustes, por favor consulte el QRG #2 si su(s) motor(es) de reemplazo es un motor estándar 4280P o el QRG #7-2 si su motor de repuesto es un motor de bloqueo de encendido 4270P.

   Nota 1:
   Si solo desea reemplazar el/los motor(es) y mantener la persiana existente, consulte QRG #16 para el motor estándar 4280P o QRG #17 para el motor de bloqueo de encendido 4270P.

   Nota 2:
   Si, durante el proceso de sustitución, nota que un muelle de seguridad en su persiana para parabrisas podría estar roto, consulte QRG #20 para la solución.
